Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить геометрию водяного ТЭНа со штуцером с вашим

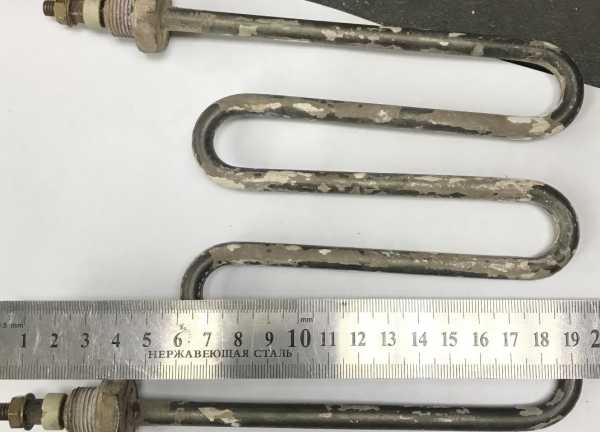

- Форма и геометрия: Сравните общую конфигурацию старого ТЭНа с этим образцом. Должна совпадать форма изгиба трубки, количество прямых участков, а также расположение и количество выводных концов (шпилек).
- Крепление (штуцер): Убедитесь, что у старой детали на корпусе есть штуцер (резьбовая часть) для вворачивания в ёмкость. Проверьте расположение штуцера относительно трубки он должен быть в том же месте.
- Выводы (контакты): Посмотрите на тип и расположение контактных стержней (шпилек). Они должны совпадать по длине, диаметру и расстоянию между собой. Учтите, что выводы могут быть разной длины.
- Длина и ширина: Измерьте длину самой нагревательной трубки (от изгиба до изгиба) и её полную ширину. Сверьте эти габариты с размерами на фото или чертеже.
- Мощность и напряжение: На старом ТЭНе указана мощность (кВт) и напряжение (В). Сообщите эти данные при заказе. Если маркировка стёрлась, мы поможем определить по образцу.
Пришлите фото штуцера и зоны контактов старого трубчатого нагревателя
- Фото старой детали: Сделайте чёткие снимки с трёх сторон. Крупным планом снимите область штуцера, контактные выводы и общий вид ТЭНа.
- Чертёж или эскиз: Если есть, приложите чертёж с размерами. Если нет, нарисуйте от руки схему с указанием общей длины, длины штуцера, расстояния между выводами и диаметра трубки.
- Маркировка: Сфотографируйте или перепишите все обозначения на корпусе старого нагревателя (мощность, напряжение, буквенные коды).
- Образец для копирования: Мы делаем по образцу, фото, чертежу. Вы можете выслать нам старую деталь по почте. После изготовления мы вернём её.
- Описание среды: Укажите, в какой жидкости будет работать нагреватель (вода, антифриз, масло). Это важно для выбора материала.
Изменим длину трубки и мощность водяного ТЭНа под ваш заказ
По заказу меняем длину трубки, мощность, напряжение, тип и длину контактных выводов, а также расположение штуцера. Материал трубки и штуцера подбирается под вашу рабочую среду. Мы делаем по образцу, фото, чертежу, поэтому любые изменения согласовываются индивидуально.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. Также нагреватели этого типа используются в стиральных и посудомоечных машинах.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 220В вместо 380В?
Да, сделаем. Для этого укажите желаемое напряжение и мощность, а также пришлите фото старой детали.
Подойдёт ли этот нагреватель, если у меня штуцер с другой резьбой или его нет?
Да, сделаем с любым типом крепления. Пришлите размеры и фото посадочного места в вашей ёмкости.
Мне нужна другая длина трубки, на 10 см длиннее. Это возможно?
Да, сделаем. Для заказа укажите нужную полную длину и приложите чертёж или образец.
Можно ли изготовить этот ТЭН из нержавеющей стали для агрессивной среды?
Да, сделаем из подходящего материала. Для заказа сообщите тип жидкости и её температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
