Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгиб и расстояние между осями трубки для посадки во фритюр Electrolux
- Сверьте форму изгиба и расстояние между осями трубки: эти параметры определяют посадку в конкретную модель фритюра.
- Проверьте тип крепления: есть ли на старом ТЭНе прижимная рамка, вырез под скобу или просто отверстия под винты.
- Убедитесь, что совпадает количество и расположение выводных контактов, а также длина неизолированной части выводов.
- Сравните полную длину развернутой трубки и мощность, указанную на старом нагревателе.
- Сверьте маркировку на корпусе и клеммах: для заказа укажите все буквы и цифры с неё без изменений.
Вышлите фото старого ТЭНа с двух сторон для изготовления нагревателя для фритюра
- Фото старого ТЭНа с двух сторон, чтобы были видны изгиб, крепёж и выводы.
- Модель и бренд оборудования (Electrolux) с шильдика фритюра, если он сохранился.
- Эскиз с размерами: расстояние между осями трубки, длина прямых участков, радиусы гибов.
- Фото места установки: как нагреватель вставляется, чем фиксируется, куда подходят провода.

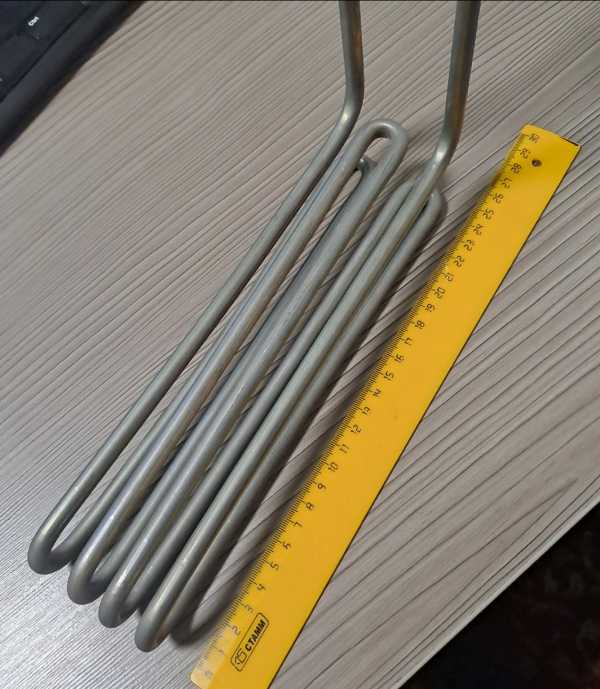

- Если старый ТЭН цел, приложите его к линейке и сфотографируйте с рулеткой.
- Укажите рабочее напряжение (220 В или 380 В) и мощность, если они отличаются от заводских.
Изменим форму изгиба или длину выводов под ваш образец для фритюра Electrolux
Мы делаем по образцу, фото, чертежу. По заказу меняем форму изгиба, длину выводов, тип крепления или материал оболочки под вашу среду (например, для жира или воды). Сообщите, что именно нужно изменить, и мы подберём исполнение по вашим данным.
Куда ставят Нагреватель для фритюра Electrolux
Такие нагреватели ставят во фритюрницах и профессиональных фритюрницах. Это погружной открытый элемент, который находится непосредственно в ёмкости с маслом. В некоторых моделях он совмещён с крышкой-блоком управления или откидывается вместе с ней для очистки ванны.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение.
У меня другая длина трубки или изгиб, вы можете повторить старую деталь с изменённой формой?
Да, изготовим по вашему чертежу или образцу. Приложите эскиз с новыми размерами.
Можно ли заменить материал трубки, если фритюр агрессивный?
Да, по заказу меняем материал оболочки. Укажите тип среды и пришлите фото старого нагревателя.
У меня другое крепление, чем на фото товара, вы сделаете под мою рамку?
Да, сделаем крепление по вашему образцу. Приложите фото узла крепления и размеры посадочных мест.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
