Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка совместимости блока ТЭН по типу крепления и шестигранному штуцеру

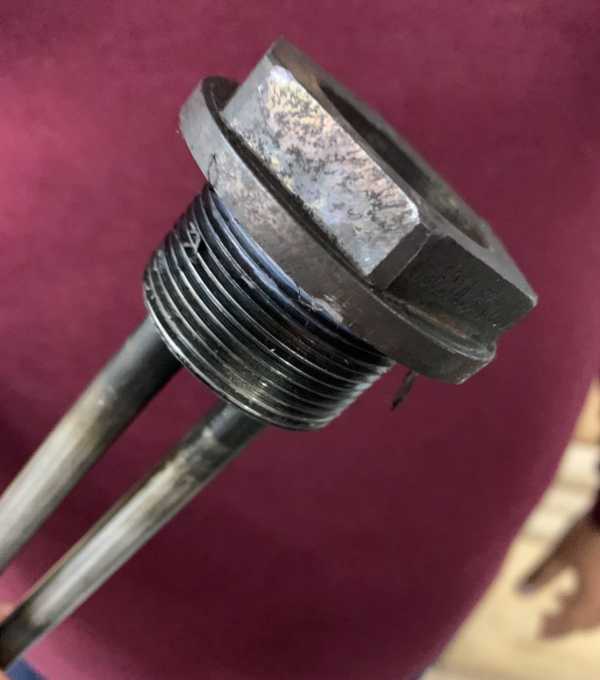

- Сравните тип крепления. У этого товара массивный резьбовой штуцер с шестигранной головкой под ключ. Проверьте, совпадает ли резьба и форма посадочного места.
- Проверьте количество трубок и их расположение. У этого блока две прямые трубки в общем основании.
- Уточните общую длину трубок и расстояние между ними по осям. Сверьте эти размеры со своей старой деталью.
- Посмотрите на выводы для подключения. Убедитесь, что способ подводки проводов подходит для вашей схемы.
- Сверьте мощность и напряжение, указанные в маркировке старого ТЭНа, с теми, что вам нужны.
Что отправить для изготовления блока ТЭН: фото штуцера, трубок и их расположения
- Фото старой детали с разных сторон, чтобы были видны штуцер, трубки и их взаимное расположение.
- Чертеж или эскиз с точными размерами: общая длина трубок, межосевое расстояние, размер под ключ на штуцере.
- Тип и шаг резьбы на штуцере, если не видно на фото.
- Рабочее напряжение и необходимая мощность (в ваттах).
- Условия работы: среда (масло), ее максимальная температура, давление в системе, если это важно.
- Материал трубок и штуцера, если требуется нестандартное исполнение (например, нержавеющая сталь), иначе делаем из стандартного металла по образцу.
Изготовление блока ТЭН по образцу с изменением длины трубок, мощности или напряжения
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубок, мощность, напряжение, тип резьбы на штуцере или материал трубок и основания под вашу среду и условия эксплуатации.
ТЭН для нагрева масла: в каком оборудовании
Такие нагреватели ставят во фритюрницах, во взрывозащищённых обогревателях термошкафов и блок-боксов КИПиА, а также в электрокотлах отопления. Во фритюрнице нагреватель представляет собой погружной открытый элемент, расположенный непосредственно в ёмкости с маслом. Во взрывозащищённых обогревателях он используется как секционный нагреватель внутри термошкафа или кожуха. В электрокотле блок ТЭН вкручивается в бак котла через резьбовое фланцевое соединение.
Вопросы
У меня другое напряжение, 380 В, а не 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемую мощность и напряжение.
Можно сделать не с резьбовым штуцером, а с фланцем под болты?
Да, сделаем. Приложите чертеж фланца или фото посадочного места.
Мне нужна другая длина трубки, на 50 мм короче.
Да, сделаем. Укажите нужную длину в заказе или на чертеже.
Трубки будут работать не в масле, а в агрессивной жидкости. Сделаете из другого металла?
Да, сделаем. Сообщите тип среды и ее температуру, подберем материал.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
