По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1,3 кВт; можно меньше или больше, примерно от 780 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

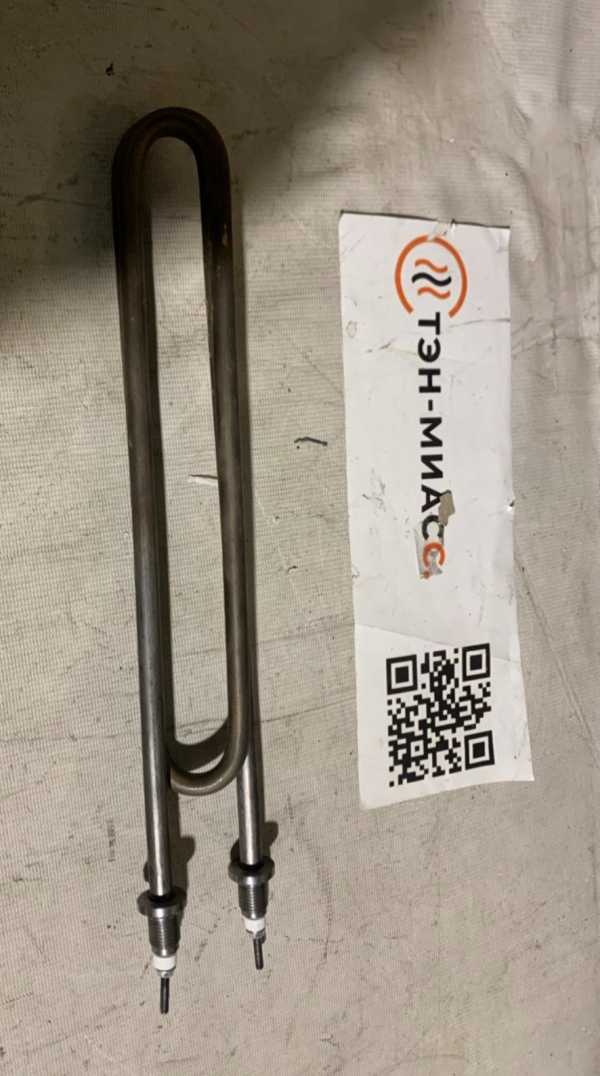

ТЭН 145А10/1,3.Т.380. Как сверить со своим
- Сравните активную длину: расчётная длина 1370 мм.
- Сверьте мощность и напряжение: 1,3 кВт, 380 В.
- Уточните форму: трубчатый, гладкий (без рёбер).
- Проверьте тип и расположение выводов и крепления по старой детали.
Что прислать для заказа этой детали
- Фото старого ТЭН сбоку и с торцов, чтобы была видна форма и длина.
- Фото места установки и крепления (например, хомутов, фланца, скоб).
- Размеры посадочного места: расстояние между крепёжными отверстиями, диаметр отверстия под установку.
- Уточните, есть ли обдув и в какой среде работает (жидкость, воздух). Если среда агрессивная, укажите её.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, крепление, материал под вашу среду и условия.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели, проточные водонагреватели и стиральные машины. В накопительном водонагревателе нагреватель устанавливают в бак через боковой или нижний фланец. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Этот ТЭН подойдёт вместо старого с другим напряжением?
Да, сделаем под ваше напряжение. Пришлите фото старой детали и укажите нужные вольты.
Можно изменить длину для другого бака?
Да, изменим активную длину. Для этого пришлите чертёж или точные размеры посадочного места и глубину погружения.
У меня агрессивная среда, сделаете из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Укажите состав среды и рабочую температуру.
Подойдёт крепление, если у старого другая резьба или фланец?
Да, сделаем любое крепление по вашему образцу или чертежу. Приложите фото узла крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
