Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 8 кВт; можно меньше или больше, примерно от 4,8 кВт до 11,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
8 кВт и фланец 142×25 мм: данных для изготовления пока недостаточно

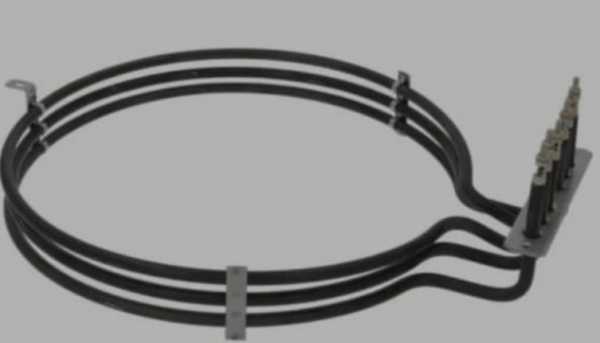

Из названия известны назначение для пароконвектомата Lotus, обозначение Inoxtrend 418905, мощность 8 кВт, напряжение 230 В и фланец 142×25 мм. В каталогах материал оболочки связывают с рабочей средой и нагрузкой, но для этого ТЭН материал не указан.
Для изготовления также нужны геометрия трубки, её развёрнутая длина, расположение выводов и сведения о рабочей среде и режиме нагрева. Размер фланца сам по себе не задаёт форму нагревателя. Делаем по чертежу, эскизу, образцу.
Проверка мультиметром: ориентир 6,6 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактными выводами в режиме омметра. Ожидаемое сопротивление в рабочем режиме по расчёту: 6,6 Ом. Если показание заметно отличается, проверьте соединения и сам ТЭН до подачи питания.
Измерения выполняйте только на отключённом от сети нагревателе.
230 В и ток 34,78 А: учитывайте нагрузку
В расчётах для ТЭН указаны напряжение 230 В и ток 34,78 А при мощности 8 кВт. Подключение должно соответствовать схеме оборудования и учитывать нагрузку на питающую цепь.
Не подключайте ТЭН к другому напряжению только потому, что совпадают разъёмы.
Форма и гибка: передайте радиусы по чертежу
Для точного повторения формы подойдут чертёж или шаблон в натуральную величину. Укажите радиусы изгибов по осевой линии трубки, положение фланца, прямые участки и места выводов.
Не заменяйте радиус изгиба приблизительной фотографией. Если присылаете образец, приложите снимки с разных сторон и отметьте, какие участки важно сохранить.
Что прислать для проверки
- Чертёж, эскиз или образец ТЭН.
- Фото фланца, выводов и изгибов.
- Развёрнутую длину и радиусы, если они известны.
- Данные оборудования и описание среды, в которой работает нагреватель.
В каком оборудовании стоят такие нагреватели
Такие нагреватели ставят в пароконвектоматах. В этом оборудовании воздушные трубчатые электронагреватели установлены вокруг вентилятора на боковой стенке духовки и закрыты перегородкой.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать другую резьбу штуцера?
В названии указан фланец 142×25 мм, но сведений о штуцере и резьбе нет. По заказу меняем присоединение по чертежу или образцу.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение после проверки требуемой мощности и конструкции. Для артикула 418905 в названии указано 230 В.
Как измерить развёрнутую длину?
Измерьте путь по осевой линии трубки от одного конца до другого, включая изгибы, гибкой рулеткой или нерастяжимой лентой. Не измеряйте расстояние по прямой между концами.
Можно ли поставить ТЭН в другую среду?
Возможность установки зависит от материала оболочки и нагрузки, а эти данные в названии не указаны. Перед заменой нужно проверить соответствие рабочей среде и условиям нагрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
