Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

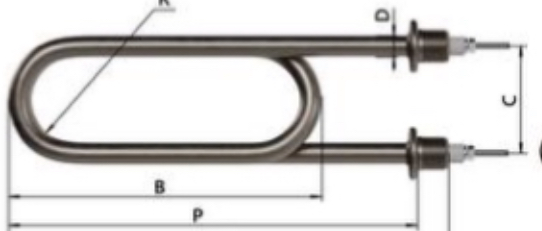

Проверка формы U-образной скрепки ТЭН по длине ветвей и маркировке
- Сравните форму трубки: у «скрепки» трубка изогнута в виде буквы U с длинными параллельными ветвями и глухим изгибом на конце. Убедитесь, что конфигурация совпадает с вашим образцом.
- Проверьте крепление: обычно это резьбовая гайка или приварная пластина с отверстиями под винты. Посмотрите, как старая деталь закреплялась в оборудовании.
- Измерьте расстояние между осями выводов (контактных стержней) и их длину. Эти размеры должны совпадать с новым ТЭН.
- Определите общую длину ветвей (от изгиба до конца выводов) и длину прямого участка до изгиба. Сверьте с вашей деталью.
- Уточните электрические параметры: напряжение и мощность указаны на маркировке старого ТЭН. Напишите их при заказе.
Что прислать для изготовления ТЭН скрепка: фото старого с размерами и мощностью
- Фото старого ТЭН с разных ракурсов (общий вид, крепление, выводы, маркировка). Снимок должен быть чётким, без бликов.
- Чертеж или эскиз с указанием всех размеров: длина ветвей, расстояние между осями, длина и диаметр выводов, размеры крепёжной части.
- Если есть маркировка на корпусе или упаковке, сфотографируйте её крупным планом. Любые буквы и цифры важны.
- Для оборудования, куда он ставится: название и модель (если известны), а также фото места установки (гнездо, резьба, проушины).
- Если старая деталь не извлекалась, пришлите фото её расположения в сборе и размеры доступного пространства для монтажа.
Изготовим ТЭН скрепка с изменённым напряжением и длиной по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину ветвей, диаметр трубки, материал оболочки (нержавейка, медь, углеродистая сталь), тип и размер крепления, длину и сечение выводов. Главное - сохранить форму «скрепки» и посадочные размеры.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также их устанавливают в стиральных машинах, закрепляя снизу бака через резиновую манжету прижимной скобой. В посудомоечных машинах нагреватель встраивают в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, чем на старом ТЭН. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж старой детали.
У меня нестандартное крепление - не гайка, а фланец с двумя отверстиями. Вы сможете повторить?
Да, сделаем. Приложите к заказу чертеж или фото крепления с размерами.
Мне нужна другая длина ветвей, чтобы подогнать под глубину бака. Это возможно?
Да, сделаем. Укажите в заказе новую длину или приложите чертеж с размерами.
Нагреватель будет работать в агрессивной среде (щелочь, кислота). Вы можете сделать ТЭН из нержавейки?
Да, сделаем. Укажите материал оболочки в заказе или приложите фото старой детали с маркировкой.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
