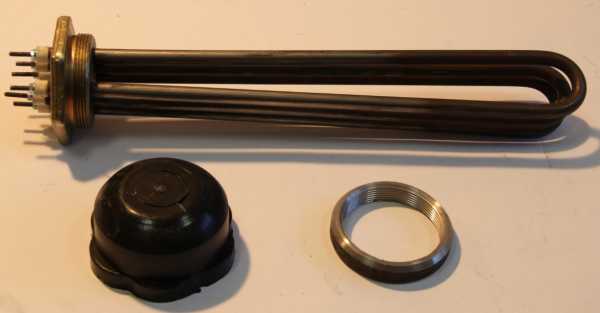

Что скрывает ТЭНБ на 6 кВт и 230 В
ТЭНБ у производителей представляет собой несколько одиночных нагревателей, собранных в одном присоединительном узле с общим подключением. Название сообщает 6 кВт и 230 В, но не указывает количество элементов, материал оболочки и тип присоединения.
Посмотрите на старом блоке маркировку, присоединительный узел и число выводов. Если маркировки нет, пришлите фото блока целиком и крупно его соединения.
Термостат и блок на 230 В: встроен ли он
По названию нельзя определить, есть ли термостат именно в этом блоке. В каталогах у производителей регулируемое исполнение обычно обозначают отдельно: ТЭНБР.
В таком исполнении терморегулятор размещают в отдельном корпусе управления, а не среди нагревательных элементов. Проверьте маркировку и наличие такого корпуса на старом блоке.
Не считайте наличие термостата подтверждённым, пока оно не указано в маркировке или документации.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Сталь, нержавейка или титан для среды ванны
Для гальванической среды материал выбирают по её химическому составу и рабочим условиям. Сталь и нержавейка не универсальны для кислот, хлоридов и других агрессивных электролитов.
Титан применяют для ряда сред, но он подходит не для всех составов. У производителей и в профильных источниках для хромовой кислоты с примесью железа также рассматривают кварц или PTFE. По заказу меняем материал оболочки после уточнения среды.
Что прислать для подбора блока 6 кВт, 230 В
- Фото маркировки и старого блока целиком.
- Фото присоединительного узла и электрических выводов.
- Сведения о среде: состав, концентрация и температура работы.
- Чертёж, эскиз или образец, если они есть.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещён в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели применяют в промышленных электроводонагревателях для технологических жидкостей - в этом случае блок ТЭН вкручивается в бак или котёл через резьбовой фланец.
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Не обязательно. Совпадения резьбы недостаточно: нужно проверить допустимую мощность для оборудования, среды и схемы подключения.
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и возможности заменить отдельный элемент с сохранением герметичности и схемы соединений. Пришлите фото и маркировку для оценки.
Почему перегорает один из трёх ТЭНов?
Возможны неисправность элемента или контакта, а также неравномерное распределение нагрузки. Причину устанавливают проверкой блока и подключения.
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от среды и конструкции блока. Для гальванической ванны марку материала выбирают по составу электролита.
