ТЭНP955-4000 W/380 V + планка крепления

Что скрывается за названием ТЭНP955-4000 W/380 V

Из маркировки товара известно: мощность 4 кВт, напряжение 380 В. По этим данным рассчитаны рабочий ток 10,53 А и сопротивление в нагретом состоянии 36,1 Ом. Остальные параметры - диаметр оболочки, развёрнутая длина, форма гибки, материал оболочки, среда нагрева - в названии не заложены. У производителей по ГОСТ 13268-88 в условном обозначении ТЭН обязательно указывают код среды (буква) и длину контактного стержня. Здесь этих данных нет, поэтому изготовление ведётся только по вашему чертежу, эскизу или образцу.

Форма и гибка: как передать радиус и размеры

ТЭН этой марки может быть изготовлен прямой, U-образной, W-образной или любой другой конфигурации. Чтобы получить нужную форму, достаточно прислать:

• Чертёж с размерами (развёрнутая длина, расстояния между осями, радиусы изгиба);
• Эскиз от руки с проставленными габаритами;

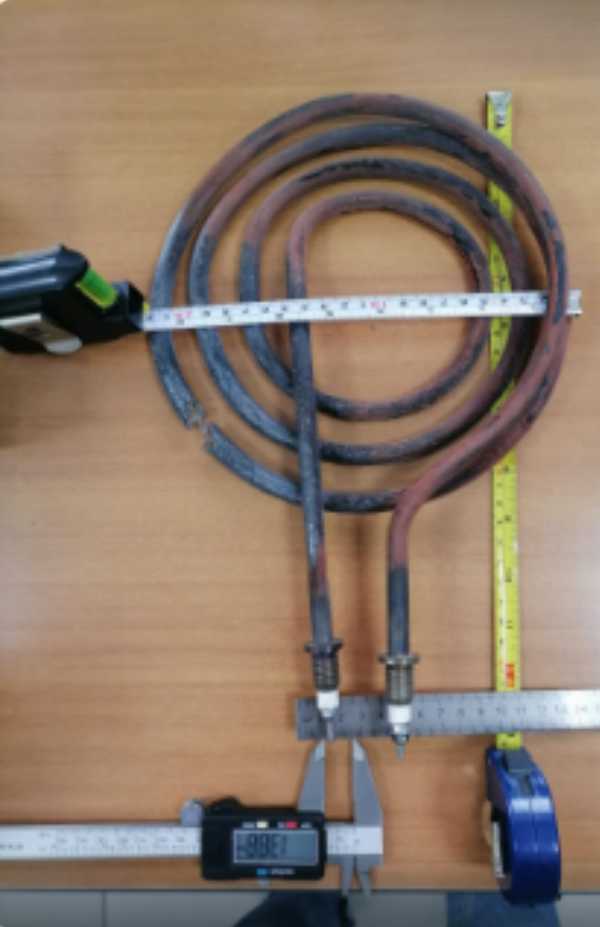

• Готовый образец (мы снимем размеры и повторим геометрию).

Важно: по ГОСТ контактные стержни должны находиться на прямом участке не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм. При передаче формы укажите, с какой стороны выходят стержни (двухконцевое или одноконцевое исполнение).

Главное число раздела: расстояние от изгиба до стержня - не менее 20 мм по ГОСТ.

Подключение: напряжение 380 В и ток 10,53 А

ТЭН рассчитан на 380 В. При подключении к однофазной сети 220 В он будет выдавать мощность около 1,3 кВт (не номинал). Для работы на полную мощность нужно подать 380 В между двумя фазами или включить в трёхфазную сеть по схеме «треугольник». Ток 10,53 А - номинальный, используйте соответствующее сечение провода и автомат.

Перед включением проверьте сопротивление изоляции: в холодном состоянии оно должно быть не менее 0,5 МОм (заводская норма - от 50 МОм). Если показание ниже, просушите ТЭН при 120 - 150°C в течение 4 - 6 часов.

Среда и материал оболочки: вода, воздух, масло

В названии товара нет кода нагреваемой среды, поэтому мы не знаем, для какой жидкости или газа он предназначен. По каталогам производителей материал оболочки выбирается по среде и предельной удельной мощности:

• Вода (нейтральная, слабокислая, слабощелочная) - сталь, нержавейка, медь, латунь. Удельная мощность до 15 Вт/см².
• Масло, жиры - углеродистая сталь, удельная мощность до 3,0 Вт/см².
• Воздух спокойный (до 450°C) - углеродистая сталь, до 2,2 Вт/см².
• Воздух движущийся - сталь или нержавейка, до 6,5 Вт/см² в зависимости от скорости.

По заказу меняем материал оболочки под вашу среду. Если среда агрессивная (кислоты, щёлочи вне pH 5 - 9) - потребуется нержавеющая сталь или специальный сплав.

Что прислать для заказа

Для изготовления этого ТЭН нам нужно:

1. Чертёж или эскиз с указанием развёрнутой длины, радиусов изгиба, расстояния между осями, длины контактных стержней.
2. Образец (если есть старый ТЭН без маркировки) - мы скопируем геометрию и электрические параметры.
3. Параметры среды (вода, масло, воздух, температура, скорость потока) - для выбора материала оболочки и расчёта активной зоны.
4. Требования к креплению - в названии указана «планка крепления», уточните её расположение и размеры.

Делаем по чертежу, эскизу, образцу. Если маркировка стёрта - достаточно прислать старый ТЭН, мы восстановим все размеры.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где нагреватель размещается в небольшой цилиндрической камере на пути воды. В стиральных машинах элемент закрепляется снизу бака через резиновую манжету с прижимной скобой.
