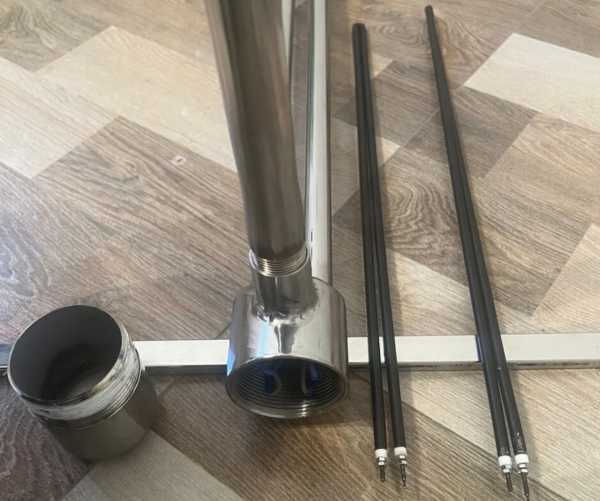

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,8 кВт; можно меньше или больше, примерно от 1,7 кВт до 3,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрыто в названии «Нагреватель (2,8 кВт, 220В, Lt=52 см, длина палки 170 см, нерж. AISI 304)» и что придётся уточнить
Из названия ясно: мощность 2,8 кВт, напряжение 220 В, развёрнутая длина оболочки (длина заготовки до гибки) - 170 см, материал оболочки - нержавеющая сталь AISI 304. Длина контактного стержня в заделке (Lt) - 52 см - это «холодная зона» по ГОСТ 13268-88 (код F05: буквенные обозначения от A до H, 52 см попадает в диапазон кода G=400 мм? Нет, 52 см = 520 мм, ближе к коду F=250 мм или G=400 мм? В названии Lt=52 см - это длина стержня от торца до начала активной зоны, но не буквенный код, а конкретный размер). Для изготовления не хватает:
- Диаметра оболочки (обычно у производителей 6,5 - 16 мм, F06);
- Формы изгиба (прямой, U-образный, W-образный и т.д.);
- Длины холодной зоны на втором конце (если двухконцевой, F03);
- Кода нагреваемой среды (вода, масло, воздух - от него зависит материал и удельная мощность, F10).
Главное: из названия известны мощность, напряжение, длина заготовки и материал оболочки. Форму, диаметр и среду уточняем по образцу или чертежу.
Как снять размеры со старого ТЭН: что измерять
- Развёрнутая длина - распрямите старый нагреватель (если он гнутый) и измерьте рулеткой от одного контактного стержня до другого вдоль оси трубки. Допуск по ГОСТ: до 1000 мм - ±2%, свыше - ±1% (F07).
- Холодные зоны - длина каждого контактного стержня от торца до места, где начинается активный нагрев (обычно видно по маркировке или цвету). В вашем названии Lt=52 см - это одна из них.
- Форма после гибки - зарисуйте или сфотографируйте контур: радиусы изгибов, расстояния между прямыми участками, угол. Важно: конец стержня должен быть на прямом участке, не ближе 20 мм от изгиба для диаметров 10 - 16 мм (F15).
Главный размер: развёрнутая длина 170 см уже задана, но проверьте её по распрямлённому образцу.
Форма и гибка: как передать радиус и контур
- Сделайте эскиз от руки с указанием радиусов изгибов (в мм) и расстояний между осями прямых участков.
- Приложите фото старого нагревателя с линейкой на фоне.
- Для сложной формы (U, W, кольцо) достаточно указать: «как образец №...». Мы делаем по чертежу, эскизу, образцу.
Радиус изгиба не может быть меньше двух диаметров оболочки. Для нержавейки AISI 304 минимальный радиус уточняйте по чертежу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: для чего подходит AISI 304
Нержавеющая сталь AISI 304 - стандартный материал для ТЭН, работающих в воде и слабых растворах кислот (pH 5 - 7). По ГОСТ 13268-88 такой среде соответствует код J, предельная удельная мощность - 15,0 Вт/см² (F10). Для масел и жиров (код Z) предельная мощность ниже - 3,0 Вт/см², и там чаще применяют углеродистую сталь. Для воздуха (коды S, T) - 2,2 - 5,0 Вт/см², и оболочку могут делать оребрённой (F04).
Ваш нагреватель с оболочкой AISI 304 и мощностью 2,8 кВт при длине 170 см - скорее всего, для воды. По заказу меняем материал, если среда другая.
Что прислать для заказа
- Образец старого ТЭН (если есть) - мы снимем все размеры сами.
- Эскиз с указанием: развёрнутая длина, длина холодных зон, радиусы, форма, диаметр оболочки.
- Фото с линейкой для проверки.
- Условия работы: среда (вода, масло, воздух), температура, напряжение.
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, мощность, длину и материал в пределах конструктивных возможностей.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах): нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели используются в проточных водонагревателях, где элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину, если ТЭН изогнут?
Распрямите трубку (осторожно, не повредив) или измерьте длину по контуру гибкой линейкой - мы пересчитаем.
Можно ли сделать на другое напряжение, не 220 В?
Да, по заказу меняем сопротивление спирали под любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В (F08).
Можно ли изготовить по старому образцу без маркировки?
Да, принимаем образец без маркировки - снимем все размеры, определим материал и сделаем точную копию.
Можно ли заказать из нержавейки, а не из углеродистой стали?
В названии уже указана AISI 304. Если нужна другая нержавейка (например, жаропрочная для воздуха свыше 450°C) - уточните среду.
