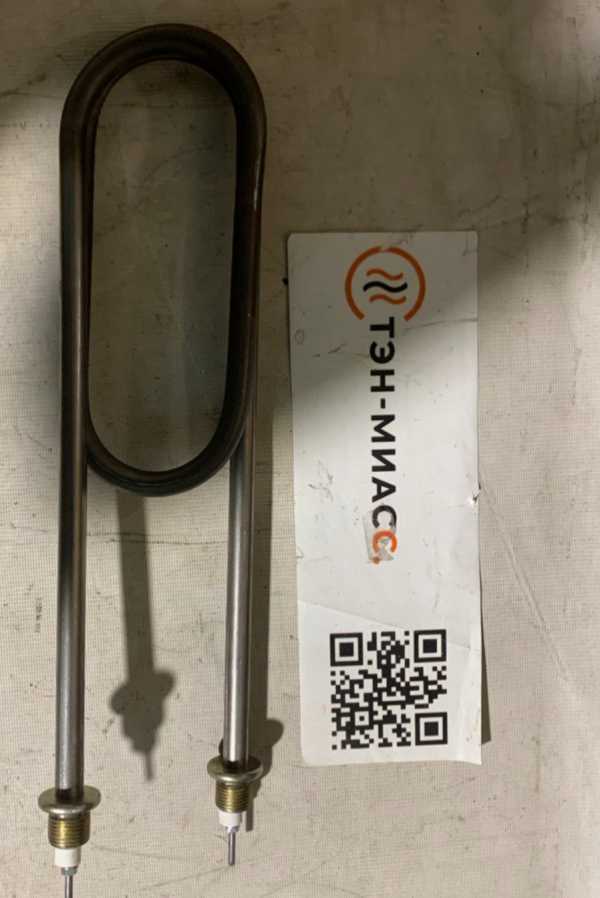

Маркировка 2,2 кВт: активная длина и нагрузка
В обозначении указаны мощность 2,2 кВт, напряжение 220 В и код среды K. Расчётная активная длина составляет 1320 мм. Значения фрагментов 140, А13, Ф-7, L-420 и МО-90 без чертежа не расшифровываем как размеры крепления.
- Расчётная удельная нагрузка: 4,08 Вт/см² на площади 539 см².
- Ток по расчёту: 10 А.
В маркировке важны не только электрические параметры: код среды помогает оценить, подходит ли ТЭН для условий работы.
Код K и оболочка для другой среды
В кодировке ГОСТ K относится к воздуху с циркуляцией. У производителей и в каталогах материал оболочки для такого исполнения может различаться. По одной маркировке конкретный материал этого ТЭНа не определяем.
Для другой среды нужно отдельно проверить совместимость материала оболочки и удельной нагрузки. Расчётные 4,08 Вт/см² сами по себе не подтверждают пригодность ТЭНа для жидкости, масла или неподвижного воздуха.
Не выбирайте замену только по мощности и напряжению: учитывайте среду и конструкцию.
Проверка мультиметром: 22 Ом по расчёту
- Отключите ТЭН от питания и отсоедините провода.
- Поставьте мультиметр в режим измерения сопротивления.
- Измерьте сопротивление между контактами. Расчётное значение в рабочем режиме: 22 Ом.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Штуцер, фланец и межосевое расстояние
Для подбора крепления сверяйте чертёж с фактическим узлом: тип присоединения, резьбу штуцера или параметры фланца и межосевое расстояние. Обозначения Ф-7, L-420 и МО-90 не используем как подтверждённые размеры без чертежа.
Что прислать для подбора
Пришлите маркировку ТЭНа и чертёж, эскиз или фото с размерами. Отдельно укажите среду, напряжение, параметры крепления и требуемую форму гиба.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он располагается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать с другой резьбой штуцера?
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу после согласования присоединительных размеров.
Можно ли сделать другую форму гиба?
Делаем по чертежу, эскизу, образцу. Для оценки приложите схему гиба и размеры.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение после согласования требуемой мощности и условий подключения.
Какая длина контактного стержня бывает?
В каталогах встречаются обозначения от A до H, соответствующие длинам от 40 до 630 мм. Длину для конкретного исполнения уточняют по его чертежу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
