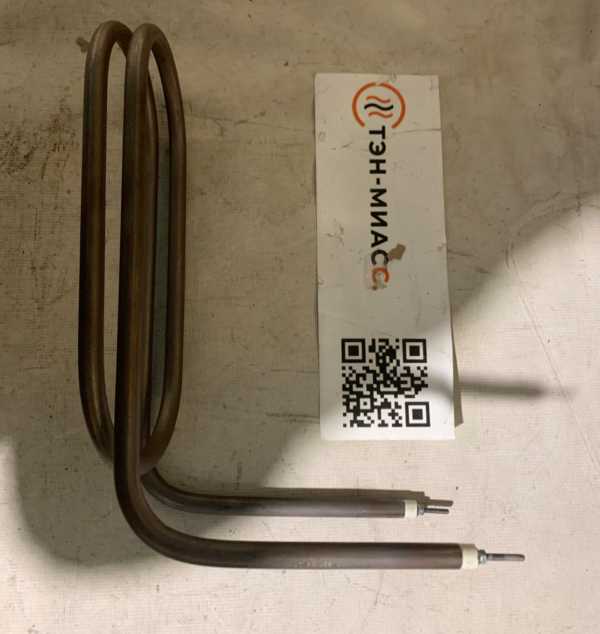

177 и A13: что сообщает маркировка ТЭН
В обозначении 177 указывает на развёрнутую длину, A13 задаёт исполнение по контактному стержню и диаметр оболочки, K обозначает среду, а 1,6 и 220 относятся к мощности и напряжению.
- 177 соответствует развёрнутой длине 1770 мм. Расчётная активная длина этого ТЭН составляет 1690 мм.
- A означает код контактного стержня, 13 указывает на диаметр оболочки 13 мм.
- K обозначает код нагреваемой среды. В каталогах этот код относят к воздуху с циркуляцией.
- Расчётная удельная нагрузка составляет 2,32 Вт/см² на площади 690 см². Её сопоставляют с условиями работы и допустимым значением для среды.
Код среды важен не меньше мощности. Он помогает оценить, подходит ли исполнение для конкретных условий нагрева.
Что меняют по заказу, сохраняя длину 1770 мм
По заказу меняем мощность, напряжение, материал оболочки и резьбу штуцера при сохранении заданной длины. Сочетание параметров нужно подбирать с учётом среды и нагрузки.
Делаем по чертежу, эскизу, образцу. Для проверки приложите данные о рабочей среде и условиях нагрева.
Код K, другая среда и материал оболочки
Код K связан с нагревом воздуха с циркуляцией. Для другой среды выбирают соответствующий код и материал оболочки: в каталогах для разных сред встречаются углеродистая и нержавеющая сталь, медь, латунь и алюминиевые сплавы.
Не выбирайте материал только по названию металла: учитывайте состав среды, температуру и допустимую нагрузку.
Расчётную нагрузку 2,32 Вт/см² нужно сверять с условиями эксплуатации, включая скорость движения воздуха.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1770 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Проверка мультиметром: ожидаем 30,2 Ом
Проверку сопротивления выполняют на отключённом от сети ТЭН.
- Переведите мультиметр в режим измерения сопротивления.
- Подключите щупы к контактным выводам.
- Сравните показание с расчётным значением: 30,2 Ом.
Измерение между выводом и оболочкой мультиметром не заменяет проверку сопротивления изоляции мегаомметром.
Что прислать для подбора
Чтобы обсудить исполнение, пришлите:
- Маркировку или фото ТЭН;
- Рабочую среду и условия нагрева;
- Требуемое напряжение и мощность;
- Чертёж, эскиз или образец, если нужно повторить форму или присоединение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере элемент расположен в баке и крепится через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела?
Такое исполнение может перегреваться и быстрее выйти из строя. Нужно пересмотреть мощность или конструкцию с учётом среды и условий теплоотдачи.
Можно ли нержавейку?
Материал оболочки подбирают по среде и температуре. По заказу меняем материал, если выбранное исполнение подходит для заданных условий.
Можно ли на другое напряжение?
По заказу меняем напряжение, но мощность и электрические параметры нужно согласовать для нового исполнения.
Можно ли с другой резьбой штуцера?
По заказу меняем резьбу штуцера. Укажите требуемое присоединение или приложите чертёж, эскиз, образец.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
