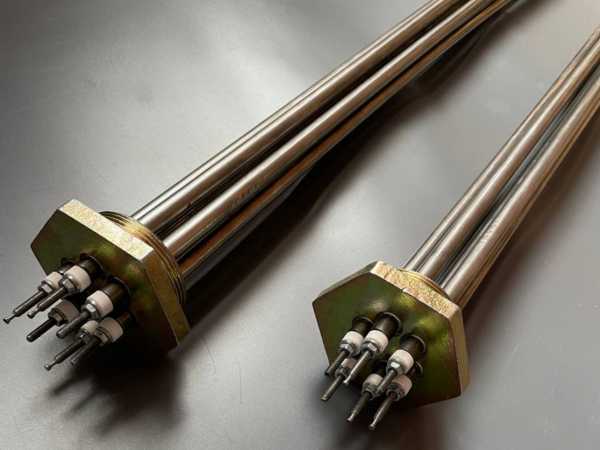

Состав блока ТЭН: сверьте старый узел
Название указывает на блочную сборку, но не раскрывает её состав и исполнение. У производителей блок обычно объединяет несколько ТЭНов в общем присоединительном узле; у старого блока проверьте маркировку, выводы и тип крепления.
Для подбора недостаточно одного названия «Блок ТЭН».
Трубки блока ТЭН: сталь, нержавейка или титан
Материал подбирают по составу и условиям рабочей среды. Для гальванических растворов нельзя считать сталь или нержавейку подходящими без проверки совместимости: кислоты, хлориды и сильные щёлочи могут разрушать оболочку.
Титан также не универсален. В частности, для хромовой кислоты с примесью свободного железа его пригодность нужно оценивать отдельно. По заказу меняем материал трубок после согласования среды и требований.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Что прислать для подбора блока ТЭН
- Фото старого блока целиком и маркировки.
- Фото места подключения и присоединительного узла.
- Данные о напряжении, мощности и схеме подключения, если они известны.
- Название рабочей среды и сведения о её составе.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также блок ТЭН используется в ваннах длительной пастеризации молока (фермерский молочный блок) - нагреватель устанавливается в водяной рубашке ванны, нагревает воду рубашки, которая через стенку передаёт тепло продукту.
Вопросы
Как подключить блок к 220 В однофазной сети?
Это зависит от напряжения отдельных ТЭНов и схемы соединения в блоке. Сверьте маркировку и схему; без этих данных подключать блок не следует.
Нужен ли термостат в блоке?
Не обязательно: у производителей встречаются блоки как без термостата, так и с регулированием. В каталогах регулируемое исполнение обозначают отдельно.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно сверить электрические параметры, конструкцию и соответствие блока рабочей среде.
Можно ли поставить нержавеющие трубки вместо стальных?
Только после проверки совместимости материала с рабочей средой и соответствия блока. По заказу меняем материал трубок.
