ТЭН 1,0 кВт 220 В оболочка - углеродистая сталь

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывается за названием «ТЭН 1,0 кВт 220 В оболочка - углеродистая сталь»

В названии уже заложены три главных параметра: мощность 1,0 кВт, напряжение 220 В и материал оболочки - углеродистая сталь. Это основа, по которой можно рассчитать ток и сопротивление в рабочем режиме.

Чего не хватает для изготовления:

Диаметр оболочки (в каталогах производителей - от 6,5 до 16,0 мм)
Развёрнутая длина (по ГОСТ от 250 до 6300 мм)
Длина холодных зон и контактных стержней
Форма и радиусы гибки
Тип резьбы штуцера или способ крепления
Код среды (буква из таблицы ГОСТ: X, P, J, S, Z и т.д.)

Инженерная заметка

Делаем по чертежу, эскизу или образцу. Без этих данных запустить в производство нельзя.

Проверка мультиметром: какое сопротивление вы должны увидеть

Сопротивление в рабочем режиме для этого ТЭН - 48,4 Ом. Именно это число покажет мультиметр между контактными стержнями исправного нагревателя (с погрешностью ±5 - 7% на холодную).

Важно

Если прибор показывает 0 Ом или «бесконечность» - спираль замкнута или оборвана. ТЭН неисправен.

48,4 Ом - расчётное сопротивление для 1,0 кВт при 220 В.

Форма и гибка: как передать конфигурацию

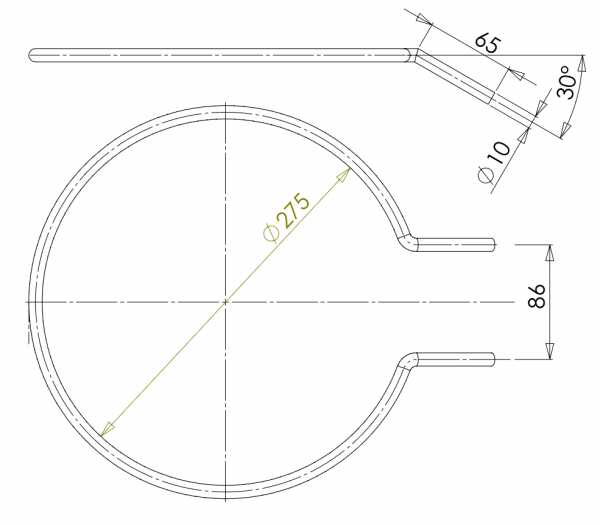

ТЭН может быть прямым, U-образным, W-образным, кольцевым и любой другой формы. У производителей есть стандартные радиусы гибки, но по заказу делаем любой радиус, который вписывается в допуски по ГОСТ.

Как передать форму:

Приложите эскиз с размерами и радиусами
Сфотографируйте старый нагреватель на бумаге в клетку
Укажите, где начинается и заканчивается активная часть

Инженерная заметка

По заказу меняем форму гибки, длину холодных зон и тип выводов.

Как снять размеры со старого ТЭН

Чтобы мы сделали точную копию, снимите четыре параметра:

Развёрнутая длина - выпрямите старый ТЭН или измерьте по наружной стороне гибкой лентой (в мм).
Холодные зоны - расстояние от конца трубки до начала активной части (обычно 40 - 250 мм по ГОСТ).
Форма после гибки - зарисуйте контур с указанием межосевых расстояний и радиусов изгиба.
Диаметр оболочки - измерьте штангенциркулем в трёх местах.

Развёрнутая длина - главный размер. Без него ТЭН не встанет в оборудование.

Что прислать для заказа

Для запуска в работу достаточно одного из трёх вариантов:

Чертёж с проставленными размерами и радиусом гибки
Эскиз от руки с цифрами
Старый ТЭН (образец) - мы обмерим и сделаем копию

По заказу меняем резьбу штуцера, длину контактных стержней и материал оболочки (нержавейка, медь, латунь).

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и стиральных машинах. В бойлере нагреватель устанавливают в баке через фланец или резьбовую втулку. В стиральной машине он закреплён снизу бака через резиновую манжету. Также нагреватели этого типа используются в проточных водонагревателях, где находятся в небольшой цилиндрической камере внутри корпуса.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли другую резьбу штуцера?

Да, по заказу меняем тип и размер резьбы штуцера под ваше посадочное место.

Можно ли поставить в другую среду?

Углеродистая сталь рассчитана на воду со слабой щёлочью, масла, жиры и спокойный воздух. Для кислот или агрессивных сред закажите нержавеющую оболочку.

Можно ли на другое напряжение?

Нет, этот ТЭН рассчитан строго на 220 В. При другом напряжении мощность и ток изменятся, нагреватель выйдет из строя.

Можно ли нержавейку?

Да, по заказу делаем оболочку из нержавеющей стали (08Х18Н10Т) для кислотных сред и высоких температур.
