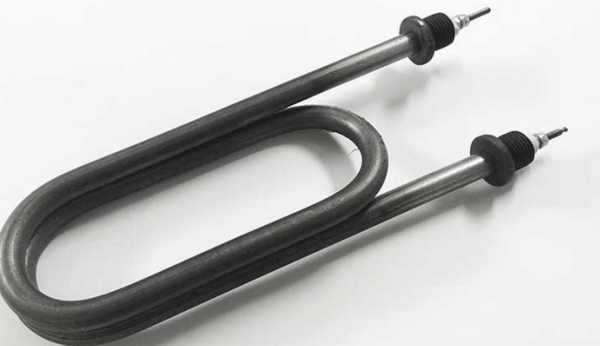

Водяной Тэн, 1 1/4, 1,7 кВт

Что известно из названия и чего не хватает

Из названия «Водяной Тэн, 1 1/4, 1,7 кВт» понятно три вещи:

• Среда - вода
• Резьба присоединительного штуцера - 1 1/4 дюйма
• Мощность - 1,7 кВт

Чего нет в названии - то, что нужно указать для изготовления точной копии:

• Напряжение (220 В, 380 В или другое)
• Развёрнутая длина оболочки
• Диаметр трубки (обычно 8,5 - 16 мм)
• Длина холодных зон (контактных стержней)
• Форма после гибки (прямой, U-образный, W-образный, с кольцами и т.д.)
• Материал оболочки (медь, латунь, нержавейка)
• Количество и расположение контактных стержней (двухконцевой или одноконцевой)

Среда и материал оболочки

По названию среда - вода. У производителей для воды применяют разные материалы в зависимости от её состава:

• Медь или латунь - для чистой воды (pH 5 - 9) - самый распространённый вариант
• Нержавеющая сталь - для воды с кислотами или щелочами (pH 5 - 7 или 7 - 9), а также для питьевой воды
• Углеродистая сталь - для воды со щелочами (pH 7 - 9), но реже

1,7 кВт - фиксированная мощность, под неё подбирается спираль и длина активной части.

Как снять размеры со старого ТЭН

Чтобы мы сделали замену без маркировки, снимите три главных размера:

1. Развёрнутая длина - распрямите старый ТЭН (или измерьте по осевой линии изогнутого) от кончика одного контактного стержня до кончика другого. Допуск по ГОСТ - ±2% до 1000 мм.
2. Холодные зоны - длина каждого контактного стержня от конца до начала активной части (где начинается нагрев). Стандартные длины по ГОСТ: 40, 65, 100, 125, 160 мм и т.д.
3. Форма после гибки - зарисуйте контур: расстояния между осями, радиусы изгиба (R), углы. Обязательно отметьте, где находятся контактные стержни и штуцер.

• Диаметр оболочки измерьте штангенциркулем (обычно 8,5; 10; 13; 16 мм).
• Резьбу штуцера проверьте по образцу - 1 1/4 дюйма может быть трубная или коническая.

Форма и гибка: как передать

Пришлите:

• Эскиз от руки с указанием всех размеров (в мм) и радиусов гибки
• Или фото старого ТЭН с линейкой рядом (вид сверху и сбоку)
• Или сам образец - делаем по нему точную копию

В каталогах производителей встречаются формы: прямой, U-образный (с одним или двумя изгибами), W-образный, кольцевой, с отогнутыми концами. Если форма сложная - укажите радиус каждого изгиба.

1. На эскизе обозначьте активную часть (где нагревается) и холодные зоны.
2. Отметьте, с какой стороны находится штуцер и куда он смотрит относительно изгибов.
3. Если контактные стержни выходят под углом - нарисуйте угол.

Что прислать

Для заказа достаточно одного из вариантов:

• Старый ТЭН (даже без маркировки) - мы снимем все размеры и изготовим такой же.
• Чертёж или эскиз с указанием: напряжения, мощности 1,7 кВт, резьбы 1 1/4, развёрнутой длины, холодных зон, диаметра трубки, материала оболочки, формы.
• Фото с линейкой - если ТЭН не снимали, сфотографируйте его в устройстве с чёткими промерами.

По заказу меняем материал оболочки (медь, нержавейка, латунь) и длину холодных зон - если нужно под вашу конструкцию.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
