Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте с параметрами вашего трубчатого ТЭНа для печки сауны
Сравните эти параметры с образцом, который у вас в руках:
- Форма. Тэн прямой, без изгибов. Сопоставьте с вашим.
- Крепление. Гайка на корпусе для установки в стенку печки.
- Выводы контактов. Два штыря под наконечник, их расположение и длина.
- Общая длина. Измерьте от края гайки до дальнего конца трубки.
- Среда нагрева. “Сухой” - работает на воздухе, внутри печи.
Подготовьте для копирования длину трубки, мощность и напряжение вашего ТЭНа
Чтобы мы сделали точную копию, подготовьте:

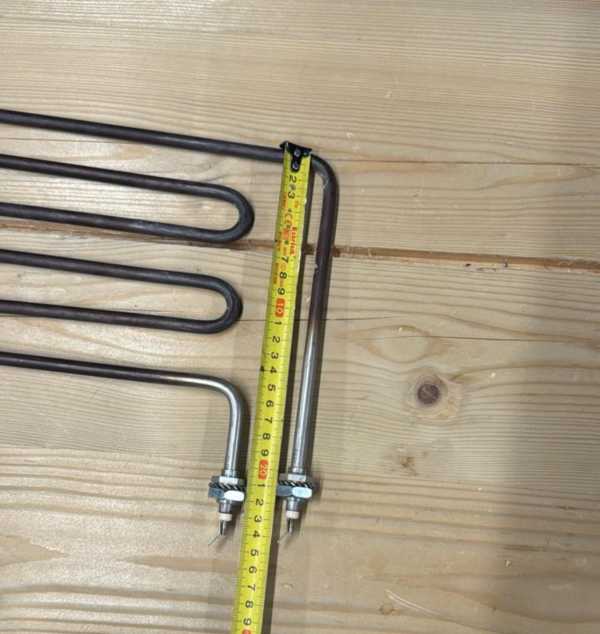

- Фото старого ТЭНа сбоку и прямо.
- Фото места крепления в печи (отверстие, резьба).
- Размеры: длина трубки, длина штырей, шаг резьбы гайки.
- Напряжение и мощность, указанные на корпусе старой детали.
- Марку или модель печи, если известна.
Изменим длину, мощность или напряжение ТЭНа для печки сауны по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, длину и диаметр выводов, а также размер и шаг резьбы крепежной гайки. Пришлите фото вашей печи и место установки, мы подберем вариант.
Применение: Нагреватель для печки сауны
Такие нагреватели ставят в электрокаменку для бани и сауны. Нагреватель находится в пакете стержневых ТЭНов под слоем или в корзине камней.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, 220 В или 380 В?
Да, сделаем. Укажите нужное напряжение в заказе или приложите фото шильдика печи.
Подойдет ли он, если у меня другое крепление, нестандартная резьба?
Сделаем под вашу резьбу. Пришлите фото гайки старого ТЭНа и замер шага резьбы.
Вы изготовите ТЭН длиннее или короче моего образца?
Да, меняем длину. Приложите чертеж или точные размеры от места крепления до стенки печи.
А если мне нужен ТЭН из другого материала, для влажной среды?
Этот тип “сухой”, для воздуха. Для влажной среды мы делаем другие модели, пришлите фото места установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
