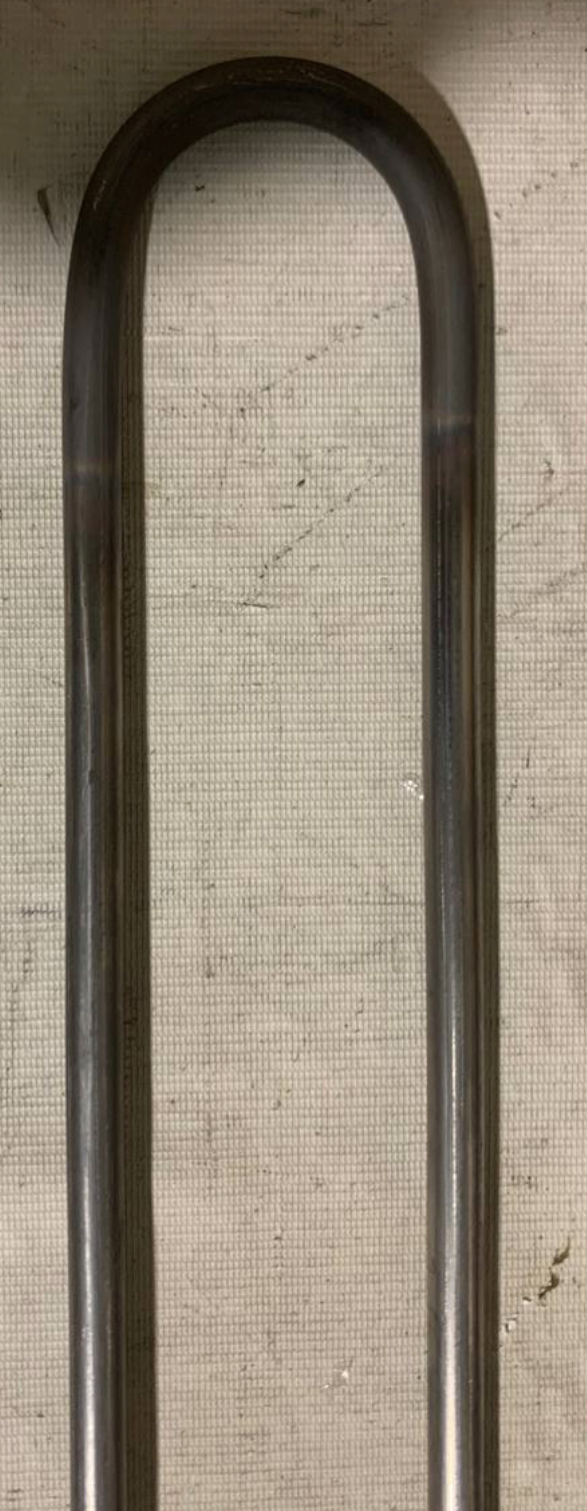

ТЭН 200А U - образный (2КВт, 220В)

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

200А, 2 кВт, 220 В: что известно из названия

Из названия «ТЭН 200А U-образный (2 кВт, 220В)» мы знаем:

Мощность 2 кВт
Напряжение 220 В
Форма - U-образная
Индекс 200А

У производителей в каталогах буква «А» часто обозначает длину холодной зоны 40 мм (по ГОСТ 13268-88). Но точное значение холодных зон, диаметр трубки, материал оболочки и тип резьбы в названии не указаны. Без этих данных изготовить ТЭН нельзя.

Инженерная заметка

Название даёт только электрические параметры и форму. Остальное задаётся чертежом или образцом.

Важно

Не пытайтесь подобрать ТЭН только по названию - несовпадение холодных зон или резьбы сделает его непригодным.

Подключение: 220 В, 9,09 А, 24,2 Ом

Расчётные параметры этого нагревателя:

Ток: 9,09 А
Сопротивление в рабочем режиме: 24,2 Ом

Эти значения получены из мощности и напряжения по закону Ома. При подключении к сети 220 В убедитесь, что провода и автоматы рассчитаны на этот ток.

Сопротивление 24,2 Ом - расчётное для рабочего режима; в холодном состоянии оно будет на 10-15% ниже.

Как снять размеры со старого ТЭН: три главных замера

Для точной замены снимите три параметра:

Развёрнутая длина - выпрямленная длина трубки. Измеряйте по частям или с помощью гибкой линейки.
Холодные зоны - расстояние от торца контактного стержня до начала активной части. Обозначаются буквами (A=40 мм, B=65 мм и т.д.). Укажите обе.
Форма после гибки - зарисуйте или сфотографируйте ТЭН с линейкой. Для U-образного важны межосевое расстояние и радиус гиба.

Инженерная заметка

Холодные зоны - это участки трубки, которые не нагреваются. Их длина влияет на правильную установку в оборудование.

Важно

Не измеряйте сопротивление на старом ТЭН, если он неисправен - спираль могла перегореть, и показания будут неверны.

Форма и гибка: как передать U-образную конфигурацию

U-образный ТЭН изготавливают гибкой после заполнения изолятором. Для точного повторения нужны:

Межосевое расстояние (расстояние между осями прямых участков).
Радиус изгиба (по внутренней или наружной стороне).
Угол наклона выводов, если они не параллельны.

Пришлите эскиз с размерами или фото с линейкой. У производителей приняты размеры в миллиметрах.

Радиус гиба не может быть меньше двух диаметров трубки - уточните по вашему образцу.

Что прислать для заказа

Для изготовления ТЭН по вашим требованиям достаточно одного из вариантов:

Чертёж с полными размерами (развёрнутая длина, холодные зоны, форма, диаметр, резьба).
Эскиз от руки с цифрами.
Образец старого ТЭН (мы снимем все размеры и изготовим копию).

По заказу меняем материал оболочки, тип резьбы, напряжение и мощность (в пределах конструктивных возможностей).

Где применяют U-образные ТЭН

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере элемент устанавливают в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли заказать другую резьбу штуцера?

Да, мы меняем тип резьбы по вашему образцу или чертежу. Укажите диаметр и шаг.

Можно ли сделать ТЭН из нержавеющей стали?

Да, нержавейка доступна для заказа. Она подходит для агрессивных сред и высоких температур.

Можно ли изготовить ТЭН на другое напряжение?

Да, мы пересчитываем сопротивление спирали под нужное напряжение (например, 380 В). Пришлите требования.

Можно ли использовать этот ТЭН в другой среде (масло, воздух)?

Среда определяет материал оболочки и максимальную удельную мощность. Для масла или воздуха требуется другой расчёт - укажите условия, и мы подберём подходящий вариант.
