Характеристики
| Тип | Оребрённый трубчатый нагреватель (ТЭНР) |
|---|---|
| Назначение | Для электрокалориферов и канальных нагревателей |
| Форма | Прямая или U-образная (по заказу) |
| Материал оребрения | Углеродистая или нержавеющая сталь (по заказу) |
| Крепление | Штуцер с гайкой или фланец (по заказу) |
Где применяется и в каком оборудовании
Тэн оребренный используется в электрокалориферах, канальных нагревателях, тепловентиляторах и тепловых пушках. Конструктивно это трубчатый нагреватель с оребрением, увеличивающим площадь теплоотдачи. Встречается в круглых и прямоугольных воздуховодах, в смесительных камерах и системах приточной вентиляции.
- Электрокалориферы ЭКО (Innovent) с тремя рядами ТЭН
- Канальные нагреватели МАКСАЭРО ЭНП с 1-5 ступенями
- Круглоканальные воздухонагреватели DRE (waer-air)
- Электроконвекторы Tizest TEC с принудительным обдувом
Как подобрать ТЭН для замены
Для совпадения со старым нагревателем нужны развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение. Оребрённый ТЭН работает в непрерывном или периодическом режиме, но при любом режиме требуется обдув: в паспортах оборудования указан запрет подачи питания при отключённом вентиляторе. Минимальный расход воздуха зависит от диаметра канала (например, для D100 – 50 м³/ч). Без обдува температура оболочки превышает допустимую, что ведёт к обрыву цепи ТЭН.
- Снять старый ТЭН, замерить развёрнутую длину и межосевое расстояние
- Определить мощность и напряжение (обычно 220 или 380 В)
- Уточнить крепление: штуцер, резьба или фланец
- Оценить наличие обдува и температуру воздуха

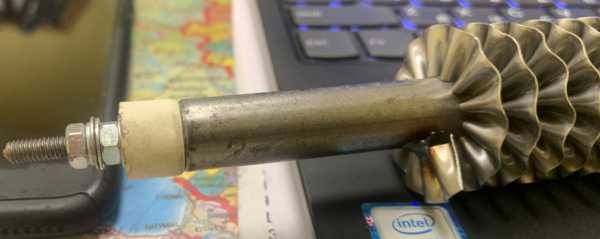

Конструкция и материалы
По заказу делаем оребрённые ТЭН из углеродистой или нержавеющей стали. Форма может быть прямой или U-образной. Внутренний трубчатый элемент – стандартный ТЭН с оребрением из стальной ленты. Диаметр оребрения у производителей достигает 36 мм. Оребрение увеличивает площадь поверхности в 10-16 раз, что позволяет при той же мощности держать температуру оболочки 300-400°C (у гладкой трубки – 500-700°C).
Причины выхода из строя ТЭН в калориферах
Основная причина выгорания – перегрев из-за недостаточного обдува. Это происходит при отказе вентилятора, перекрытом заборе воздуха или накоплении пыли на оребрении. В паспортах ЭНП и инструкциях других производителей прямо указан запрет на включение ТЭН при отключённом вентиляторе. Также частая неисправность – обрыв цепи ТЭН, который проверяется мультиметром. Регламент обслуживания для калориферов ЭНК требует проверки контактов и очистки каждые 6-12 месяцев.
- Отказ вентилятора или блокировка вентилятора
- Запыление и загрязнение поверхности ТЭН
- Недостаточный расход воздуха
- Подача питания на ТЭН без обдува
Что прислать для расчёта
Для изготовления ТЭН под электрокалориферы необходимо предоставить: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер с гайкой или фланец), материал оребрения, а также информацию о наличии обдува и температуре воздуха. Если есть старый ТЭН – пришлите фото с маркировкой или сам образец. Для канальных нагревателей также уточните модель оборудования.
- Развёрнутая длина и форма нагревателя
- Мощность и напряжение (220/380 В)
- Крепление (штуцер, резьба, фланец)
- Материал оребрения
- Есть ли обдув и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Тэн оребренный изготавливается по вашим размерам и параметрам. Для проверки совместимости нужны развёрнутая длина, форма, расстояние между выводами, мощность, напряжение и крепление. Если у вас есть старый нагреватель – пришлите его маркировку или фото.
Нужен ли обдув вентилятором при работе ТЭН?
Да, обязателен. Без обдува ТЭН перегревается и выходит из строя. В паспортах калориферов (например, ЭНП, DRE) указан запрет на подачу питания при отключённом вентиляторе. Минимальный расход воздуха зависит от диаметра канала.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН любой развёрнутой длины, формы (прямой или U-образной) и крепления (штуцер с гайкой или фланец). Укажите ваши размеры при заказе.
Как проверить старый ТЭН на исправность?
Проверьте мультиметром цепь: если обрыв (нет проводимости), ТЭН неисправен. Также осмотрите оребрение на предмет оплавления или коррозии. Для точной замены снимите размеры и запишите мощность с шильдика.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, а также информацию об обдуве и температуре воздуха. Если есть старый нагреватель – фото с маркировкой.
Как совпасть со старым нагревателем по подключению и мощности?
Мощность и напряжение должны соответствовать заводским данным вашего калорифера. Для подбора нужна маркировка старого ТЭН или его электрические параметры. По заказу делаем ТЭН с такими же номиналами, чтобы не перегружать секцию ТЭН и автоматику.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
