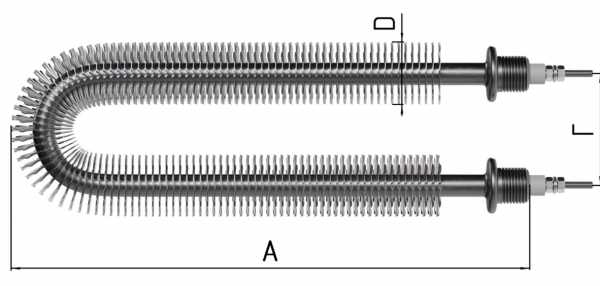

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте со своей старой деталью
- Форма и размер корпуса: совпадает ли общая геометрия, длина и диаметр трубки ТЭНа.
- Тип и расположение крепления: есть ли на корпусе резьба, фланец или иной узел, его шаг, резьба и присоединительный размер.
- Конфигурация выводов: количество контактов, их расположение (с одной стороны или с двух), тип клемм (штырь, резьба, отверстие).
- Мощность и напряжение: цифры, указанные на маркировке старого нагревателя или в паспорте вашего оборудования.
- Наличие или отсутствие ребер: если старая деталь оребренная, этот ТЭН также оребренный. Если гладкий, то заказ делается по другому типу.
Что прислать для этого ТЭНа
- Фото старого нагревателя с двух сторон (общий вид и крупно крепление, выводы, маркировку).
- Замеры длины трубки (без выводов), диаметра трубки, длины и диаметра резьбовой части (если есть).
- Фото или эскиз крепления (фланец, гайка, приварной элемент) с указанием отверстий и расстояний между ними.
- Мощность и напряжение, указанные на старом ТЭНе или в документации оборудования.
- Тип выводов (штырь, резьба, отверстие) и расстояние между ними.
- Фото места установки (камера, канал, корпус), если крепление нестандартное.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и размер крепления, конфигурацию выводов. Материал оболочки и ребер подбираем под вашу среду (воздух, газ, агрессивная среда) по вашим условиям.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечных шкафах нагреватель используется как электронагреватель горячего воздуха камеры.
Вопросы
Нужен ТЭН с другим напряжением, например 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите старое напряжение, новое напряжение, мощность и фото крепления.
Можно изменить длину трубки или количество ребер?
Да, сделаем по вашему чертежу или образцу. Приложите эскиз с нужными размерами.
Подойдет ли этот ТЭН для влажного или агрессивного воздуха?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды и примерную температуру.
У меня другое крепление (не резьба, а фланец с болтами). Вы сможете повторить?
Да, сделаем по вашему образцу или чертежу. Пришлите фото крепления и расстояния между отверстиями.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
