Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 500 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

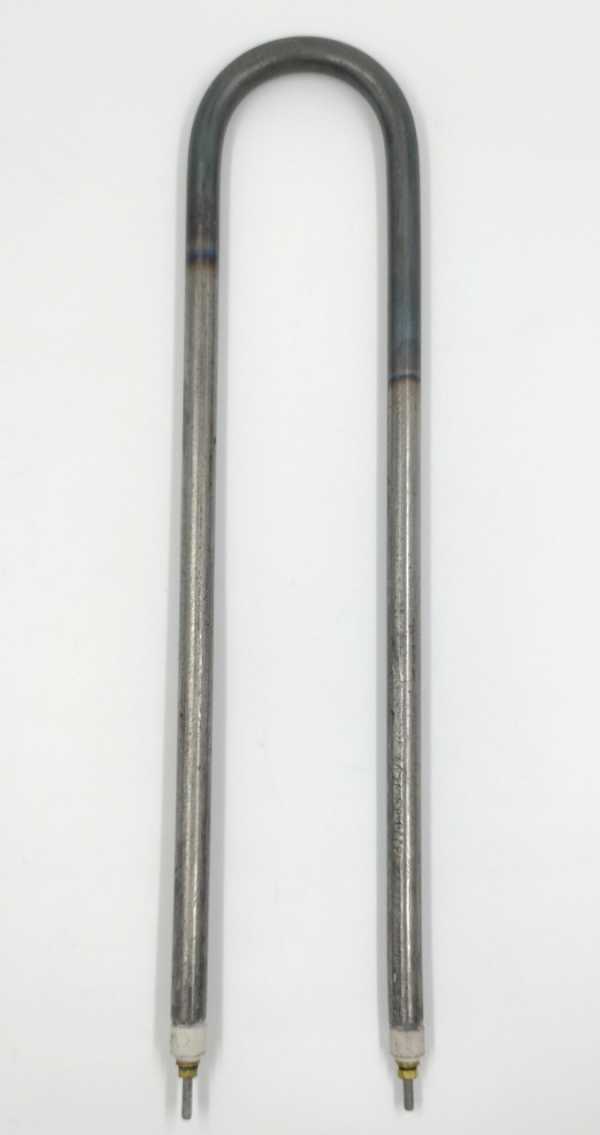

Из названия «ТЭН для нагрева воздуха U-образный 220 - 18 -00 длина 500 мм» мы знаем три главных параметра:
- Напряжение - 220 В (рабочее, по ГОСТ 13268-88)
- Длина - 500 мм
- Форму - U-образный (двухконцевой)
Диаметр оболочки 18 мм - это распространённый типоразмер, у производителей он встречается в рядах для воздушных нагревателей (обычно от 13 до 16 мм, но 18 мм также применяется). Код «00» в маркировке не расшифрован и может обозначать что угодно - от длины холодной зоны до варианта крепления.
Делаем ТЭН по вашему чертежу, эскизу или образцу - если у вас старый нагреватель, пришлите его нам.
Чего не хватает:
- Мощность в ваттах (или сопротивление спирали)
- Материал оболочки (сталь, нержавейка)
- Длина холодных зон (расстояние от края трубки до начала спирали)
- Способ крепления
Среда и материал оболочки
Среда по названию - воздух. Для спокойного воздуха до 450 °C по ГОСТ 13268-88 предельная удельная мощность составляет 2,2 Вт/см², рекомендуемый материал оболочки - углеродистая сталь (08КП). Если температура нагрева выше 450 °C (например, в сушильных шкафах или тепловых завесах), по тому же стандарту нужна нержавеющая жаропрочная сталь с предельной мощностью 5,0 Вт/см².
Не ставьте этот ТЭН в воду или масло без пересчёта - удельная мощность для жидких сред в 3 - 5 раз выше, спираль перегорит за несколько минут.
У производителей воздушные ТЭН часто делают оребрёнными - с навитой металлической лентой на оболочке. Это увеличивает площадь теплоотдачи, но не меняет параметры нагревателя.
Как снять размеры со старого ТЭН
Чтобы мы изготовили точную копию, снимите три размера:
- Развёрнутая длина - распрямите старый нагреватель (или измерьте длину трубки по средней линии изгиба). Для длины до 1000 мм допуск по ГОСТ - ±2%, но не более 12 мм.
- Холодные зоны - это участки от концов трубки до начала нагрева. На концах спираль не греет, там выходят контактные стержни. Стандартные длины холодных зон по ГОСТ: 40, 65, 100, 125, 160 мм и далее.
- Форма после гибки - нарисуйте эскиз с радиусами изгиба. Концы контактных стержней должны лежать на прямых участках - не ближе 20 мм от начала изгиба для диаметра 18 мм.
Главное: для длины 500 мм развёрнутая длина трубки может быть больше - её считают по средней линии с учётом U-образного изгиба.
Крепление: штуцер, гайка, фланец, межосевое
Крепление в названии не указано. У производителей для U-образных ТЭН на воздух применяют:
- Штуцер (резьба M16×1,5 или M22×1,5) - вкручивается в стенку корпуса
- Гайка и уплотнительная прокладка - для прохода через стенку
- Фланец - для крепления на воздуховоде
500 мм - это длина оболочки. Межосевое расстояние (расстояние между осями двух стержней после гибки) должно быть указано отдельно.
Если вы заказываете ТЭН по образцу, укажите тип резьбы штуцера (например, M22×1,5) или внутренний диаметр отверстия, в которое он ставится. Также важно - есть ли у старого нагревателя изоляционные втулки на торцах (для напряжения свыше 48 В они обязательны).
Что прислать
Для запуска в производство достаточно одного из трёх вариантов:
- Чертёж с указанием развёрнутой длины, холодных зон, изгиба, крепления
- Эскиз от руки с подписанными размерами
- Образец ТЭН (старый, даже нерабочий) - мы снимем все промеры
Если присылаете образец с дефектами (трещины, прогары), укажите это - мы проверим только геометрические размеры.
Обязательно напишите мощность (или сопротивление) и среду. По заказу меняем материал оболочки, резьбу штуцера и напряжение.
Где применяют U-образные нагреватели для воздуха
Такие нагреватели ставят в мини-печах настольных, где открытые трубчатые элементы располагаются сверху и снизу камеры, а также в аэрогрилях, где кольцевой элемент находится вокруг вентилятора в съёмной крышке. В духовых шкафах подобные нагреватели устанавливают на задней или боковых стенках камеры сверху и снизу.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду, например в масло?
Нет, среда напрямую определяет материал оболочки и удельную мощность. ТЭН, рассчитанный на воздух (2,2 Вт/см²), в масле сгорит из-за перегрева - у масла отвод тепла хуже, чем у воздуха.
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал. Для воздуха с температурой выше 450 °C ставим нержавеющую жаропрочную сталь, предельная мощность - 5,0 Вт/см².
Можно ли изменить резьбу штуцера?
Да, укажите нужную резьбу при заказе. Стандартный шаг - 1,5 или 2 мм, но делаем любую.
Можно ли сделать ТЭН на другое напряжение, например 380 В?
Да, мощность пересчитаем - подбираем сопротивление спирали под ваше напряжение. Главное не менять среду и длину.
