Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить форму скрепочного ТЭН: повторить контур и радиусы старого
- Форма и изгиб: полностью повторить контур старого ТЭН, включая радиусы изгиба и плоскость расположения трубки.
- Крепёжные элементы: совпадают ли резьба, отверстия под болты, тип стяжки или прижимная скоба по месту посадки.
- Выводы контактов: длина прямых участков, диаметр и материал (шпилька, лепесток, клемма) под существующий наконечник.
- Габаритная длина: расстояние между крайними точками трубки (по осям, по спинке) для входа в канал или объём.
- Мощность и напряжение: указаны на старом ТЭН (Вт, В) или в паспорте оборудования.
Фото с трёх сторон и линейкой для замены ТЭН-скрепки
- Фото старого ТЭН с трёх сторон: вид спереди, сбоку, сверху (линейка рядом).
- Эскиз или чертёж с размерами: длина по развёртке, межосевое расстояние, диаметр трубки.
- Маркировка на детали (если сохранилась) или название оборудования, куда ставится.
- Тип выводов: клемма под винт, гайку, быстросьём, длина концов в миллиметрах.
- Мощность и напряжение, если старый ТЭН не читается - укажите паспортные данные агрегата.
Изменение длины прямых участков и типа выводов по образцу скрепочного ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем длину прямых участков, изгиб, тип выводов, мощность под другое напряжение. Можем изменить материал трубки под агрессивную среду, если прислать описание контакта (жидкость, газ, состав).

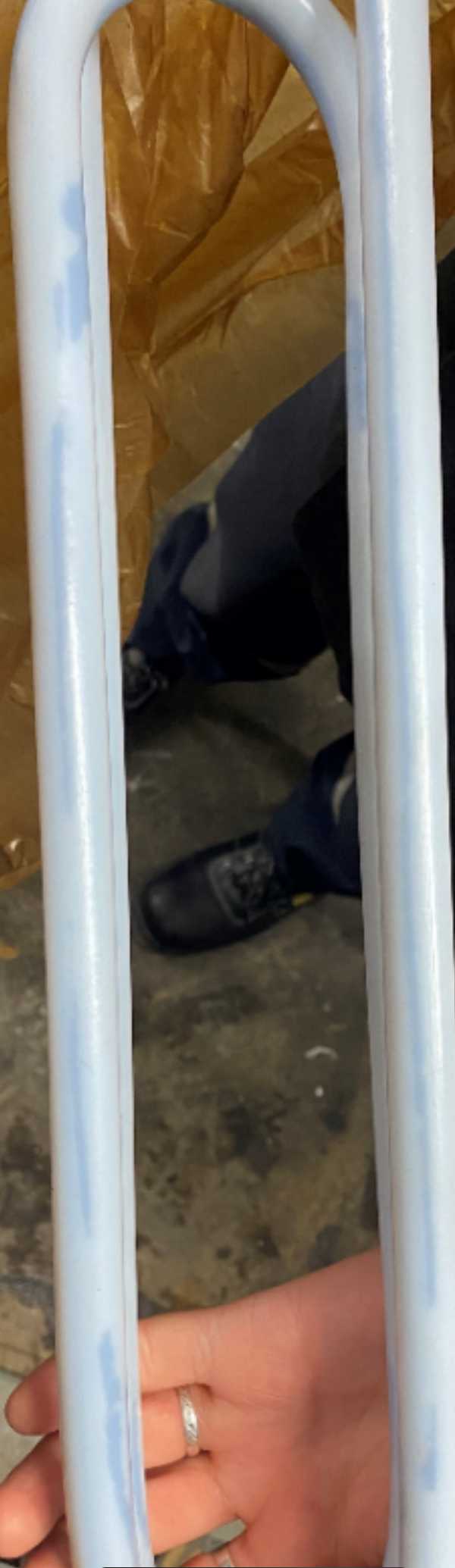

Куда ставят ТЭН в форме скрепки
Такие нагреватели ставят в пресс-формы литья пластика и металла, где элемент встраивается в каналы тела пресс-формы или литейной формы для равномерного прогрева. В накопительных водонагревателях (бойлерах) нагреватель монтируется в баке через боковой или нижний фланец, а в проточных водонагревателях - в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных и посудомоечных машинах элемент закрепляется снизу бака или встраивается в проточную часть циркуляционной помпы.
Вопросы
Можно сделать ТЭН с другим напряжением, например 380 В вместо 220 В?
Да, сделаем. Приложите к заказу мощность, которую хотите получить, и фото посадочного места.
Подходит ли этот ТЭН для установки в старый корпус, если крепление другое?
Нет, если крепление не совпадает. Пришлите чертёж или фото крепёжного узла, и мы изготовим с нужной резьбой или скобой.
Сделаете такой ТЭН, но короче (или длиннее) по прямой части?
Да, сделаем. Укажите в примечании к заказу новую длину прямого участка и общую развёртку.
Можно заменить сталь на нержавейку для работы в кислой среде?
Да, сделаем. Напишите состав среды, температуру и наличие солей.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
