Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название «Блок Тэн»
Это блочный трубчатый электронагреватель. Внутри одиночные ТЭНы собраны в один узел с присоединительной резьбой или фланцем. Точное количество элементов, материал оболочки и мощность в названии не указаны.

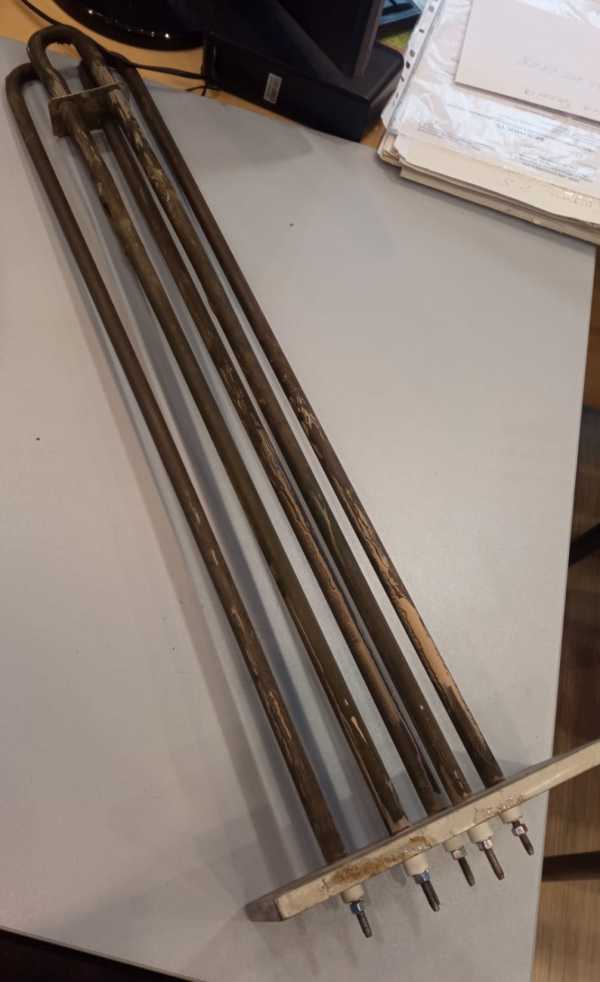

Чтобы не ошибиться в подборе, посмотрите на старый блок:
- Количество ТЭНов (2, 3, 6, 9...);
- Размер присоединительной резьбы (у производителей это G1¼″, G1½″, G2″);
- Материал оболочки (сталь, нержавейка, титан);
- Мощность и схему соединения (на шильдике или в маркировке).
Если состава нет в названии, не гадайте. Пришлите фото маркировки старого блока, и мы сверим.
---
Как подключить этот блок: звезда или треугольник?
Схема соединения ТЭНов внутри блока зависит от напряжения сети и напряжения каждого ТЭНа. Для этого конкретного блока в карточке нет готового расчёта тока по фазе.
Без маркировки на корпусе или паспорта определить схему невозможно. У производителей для трёхфазной сети блоки соединяют звездой или треугольником так, чтобы равномерно нагрузить фазы. Ток по фазе электрик считает по формуле, используя мощность блока и напряжение.
---
Сталь, нержавейка или титан: что у этого блока?
В каталогах производителей блоки ТЭН встречаются с трубками из углеродистой стали, нержавеющей стали 08Х18Н10Т и титана. У этого блока материал оболочки в названии не указан, поэтому он может быть любым из перечисленных.
Для обычной воды достаточно стали, для агрессивных сред (с хлором, солью или морской водой) лучше нержавейка или титан. Уточните материал перед заказом.
---
Один ТЭН вместо всего блока: возможно ли?
У большинства производителей ТЭНы в блоке запрессованы в общий узел и не снимаются отдельно. Если ваш блок разборной (ТЭНы крепятся гайками), замена одного элемента возможна.
Что сверить перед заказом:
- Количество ТЭНов в блоке.
- Посадочный размер резьбы или фланца.
- Диаметр и длину ТЭНа.
- Мощность, напряжение и схему соединения.
Не пытайтесь вытащить ТЭН из блока без необходимости: легко повредить резьбу или уплотнение.
---
Что прислать для точного изготовления
- Фото шильдика или маркировки на старом блоке
- Фото резьбы и торца блока
- Количество ТЭНов и их расположение
- Размер присоединительной резьбы или фланца (в мм)
- Материал оболочки, если известен
- Мощность, напряжение, схему соединения
Мы делаем блоки по чертежу, эскизу или образцу. По заказу меняем материал трубок, мощность и схему подключения.
---
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы для догрева или в качестве ТЭН-вставки, а также в промышленные электрокотлы отопления. В ваннах длительной пастеризации молока блок ТЭН устанавливают в водяную рубашку, где он нагревает воду, передающую тепло продукту через стенку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить нержавеющие трубки вместо стали?
Да, по заказу меняем материал оболочки на нержавейку. Главное, чтобы совпадали размеры, резьба и мощность.
Можно ли блок большей мощности в ту же резьбу?
Если посадочный размер и шаг резьбы совпадают, блок большей мощности установить можно. Уточните ток и нагрузку по паспорту.
Нужен ли термостат в блоке?
Термостат не входит в конструкцию блока, он ставится в цепь управления. Для этого блока термостат не предусмотрен.
Почему перегорает один из трёх ТЭН?
Чаще всего из-за накипи или неравномерного напряжения между фазами. Проверьте все три фазы под нагрузкой и состояние ТЭНов.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
