Характеристики
| Тип | ТЭН оребренный |
|---|---|
| Напряжение | 220 В / 380 В |
| Форма | Прямой, U-образный |
| Материал оребрения | Углеродистая или нержавеющая сталь |
| Крепление | Штуцер с гайкой, фланец |
| Применение | Тепловые пушки, калориферы, воздухонагреватели |
Где применяется и в каком оборудовании
ТЭН оребренный используется в тепловых пушках, калориферах и воздухонагревателях для нагрева воздуха в системах приточной вентиляции и тепловентиляторах.
В тепловых пушках общего назначения встречаются как ТЭН, так и нихромовая спираль; в современных моделях предусмотрена задержка отключения вентилятора для снятия остаточного тепла.
В канальных нагревателях (например, МАКСАЭРО ЭНК) применяются нержавеющие ТЭН, мощность 0,5-24 кВт, для каналов диаметром 100-400 мм, с обдувом от 2 м/с.
В круглоканальных воздухонагревателях DRE минимальная скорость воздуха через нагреватель должна быть не менее 1 м/с, что указано в документации для защиты от перегрева.
- Тепловые пушки
- Канальные нагреватели
- Электрокалориферы
- Воздухонагреватели круглого канала

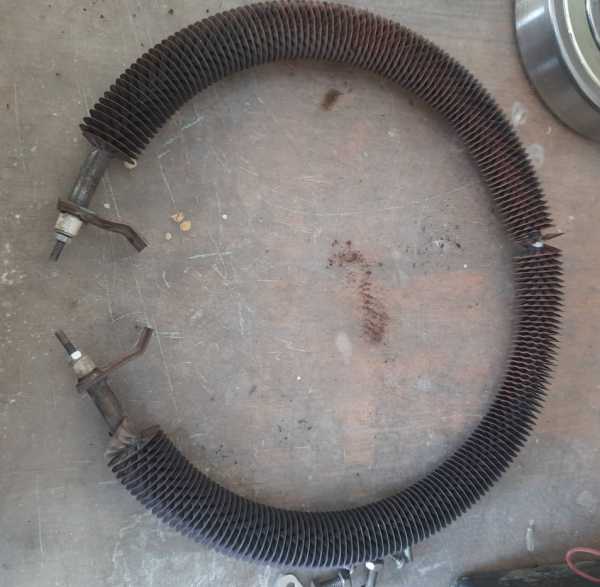

Как проверить старый ТЭН перед заменой
Типовая диагностика "пушка/калорифер не греет": проверка напряжения на клеммах ТЭН, затем проверка на обрыв цепи мультиметром, и проверка сопротивления изоляции между контактным стержнем и корпусом.
Обрыв цепи или низкое сопротивление изоляции - основание для замены ТЭН.
Основная причина выгорания ТЭН - перегрев из-за недостаточного обдува (отказ вентилятора, перекрытый забор воздуха) и накопление пыли/накипи на поверхности, снижающее теплоотдачу.
Подбор ТЭН по маркировке
Для замены ТЭН в тепловой пушке или завесе ориентируйтесь на маркировку старого нагревателя. По ГОСТ 13268-88 маркировка содержит тип, размеры, мощность и напряжение, например: ТЭН-25 А10/0,25×127.
Ряд номинальных напряжений по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Для воздуха ГОСТ задаёт коды среды: код С - спокойный воздух, оболочка до 450°C, нагрузка 2,2 Вт/см²; код Т - воздух спокойный, оболочка свыше 450°C, нагрузка 5,0 Вт/см², жаростойкая нержавеющая сталь.
Что учитывать при заказе
Оребрённые ТЭН делаем по размерам заказчика: длина, форма, мощность, напряжение и крепление берём из чертежа, образца или маркировки старого нагревателя.
По заказу: оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Уточните, есть ли обдув вентилятором и температура воздуха - это влияет на допустимую удельную нагрузку и материал оболочки. Также важен расход воздуха через нагреватель.
Особенности эксплуатации
В электрокалориферах серии ЭКО используются три ряда ТЭНР, соединённые по схеме "звезда", при питании 380В на каждый элемент приходится 220В. В верхнем канале предусмотрен штуцер для реле контроля перегрева ТК-20.
В тепловых пушках с аварийной защитой (например, Zilon) после срабатывания необходимо отключить питание, дать ТЭН остыть, устранить причину перегрева, нажать кнопку ручного ресета и выключить режим нагрева на пульте, иначе перегрев повторится.
Тепловая защита в воздухонагревателях часто двухступенчатая: биметаллическая отсечка с автоматическим ресетом и аварийная - это защитные отсечки, а не регуляторы температуры. Встроенный термоконтакт защиты от перегрева есть в моделях DRE.
Что прислать для расчёта
Для подбора ТЭН подготовьте: развёрнутую длину и форму (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также укажите, есть ли обдув вентилятором и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление
- Материал оребрения
- Условия обдува
- Модель или фото с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Подбор идёт по маркировке старого ТЭН или чертежу. Укажите модель оборудования, мощность, напряжение, длину и крепление - проверим совместимость.
Нужен ли обдув вентилятором?
Да, для ТЭН в воздухе обязателен обдув. Минимальная скорость воздуха зависит от модели: для DRE - 1 м/с, для ЭНК - 2 м/с. Без обдува ТЭН перегреется и выйдет из строя.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН по вашим размерам: длина, форма, мощность, напряжение, крепление штуцером или фланцем.
Как проверить старый ТЭН?
Проверьте напряжение на клеммах, затем мультиметром на обрыв цепи и сопротивление изоляции между стержнем и корпусом. Обрыв или низкое сопротивление - причина для замены.
Что прислать для расчёта?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, условия обдува и фото старого ТЭН с маркировкой.
Как заменить ТЭН в тепловой пушке по маркировке?
Снимите старый ТЭН, запишите маркировку (тип, мощность, напряжение, длину). Сравните с параметрами нового. Убедитесь, что крепление и форма совпадают, затем установите.
