Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

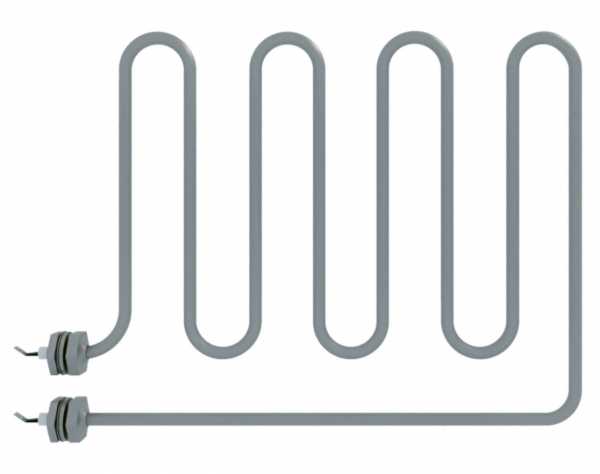

- Сравните форму: этот ТЭН спиралеобразный из четырех U образных секций в одной плоскости.
- Проверьте крепление: два контактных вывода с резьбой под гайку.
- Убедитесь, что старая деталь предназначена для печи EOS Bi O Max.
- Оцените длину выводов и общий размах «спирали» по месту установки.
Что прислать именно для этого товара
- Модель печи (EOS Bi O Max) и её модификацию, если известна.
- Фото старого ТЭН сбоку и сверху, чтобы была видна геометрия изгибов.
- Длину от края до края нагревателя и расстояние между осями выводов.
- Мощность и напряжение, указанные на корпусе старой детали.
- Фото шильдика печи, если есть.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину выводов, материал оболочки для агрессивной среды.
Где применяют такие нагреватели
Такие нагреватели ставят в подовых печах для пиццы, в хлебопекарных ярусных печах и в муфельных (камерных) печах для обжига керамики. В подовой печи для пиццы ТЭНы расположены по периметру камеры в верхнем и нижнем узле. В хлебопекарной ярусной печи нагреватель находится отдельно или в блоке в каждой из пекарных камер яруса. В муфельной печи для обжига керамики на умеренные температуры трубчатые ТЭНы устанавливают в стенках или за пределами муфеля камеры.
Вопросы
Подойдет ли этот ТЭН для печи EOS Bi O Max другой серии?
Сравните форму и крепление по пунктам первого раздела. Если геометрия совпадает, сделаем по вашему образцу.
Можно ли изменить длину выводов?
Да, сделаем. Пришлите чертеж или фото с замером нужной длины.
Сделаете на другое напряжение, например 380 В?
Да, сделаем. Укажите желаемое напряжение и мощность при заказе.
Нужен ли термостойкий материал для оболочки под мою среду?
Да, сделаем. Пришлите описание среды (температура, состав) или фото повреждений старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
