Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Из чего собран этот блок

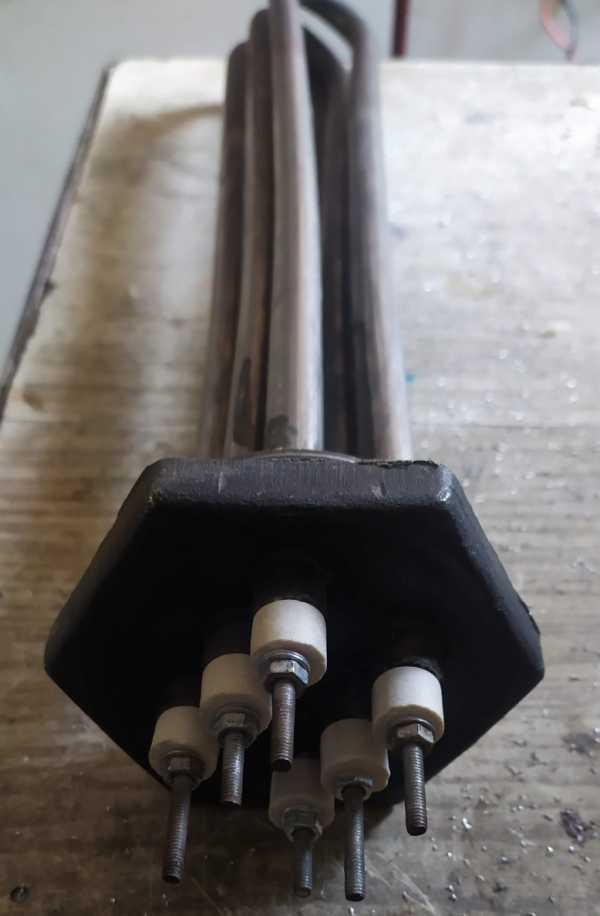

Блок Тэн - это узел из нескольких трубчатых электронагревателей (ТЭН), герметично запрессованных в общую резьбовую пробку или фланец. В названии указан только тип, поэтому точный состав уточняйте по маркировке на старом блоке: обычно на корпусе выбито количество ТЭНов, суммарная мощность, напряжение и материал оболочки. Если маркировка стёрта - посмотрите количество выводов и сопротивление каждого ТЭНа.
В каталогах блоки собирают из ТЭНов диаметром 10 мм, количество элементов кратно 3 для равномерной нагрузки по фазам.
Подключение и ток по фазе
Схема подключения зависит от напряжения блока. У производителей:
- Блоки на 220 В собирают по схеме «звезда» - каждый ТЭН получает фазное напряжение;
- Блоки на 380 В - по схеме «треугольник» - каждый ТЭН работает на линейном напряжении.
Ток по фазе для этого товара в расчёте не указан. Чтобы определить его, разделите мощность блока на напряжение и на √3 (для трёхфазной сети) или на 3 (для однофазной). При заказе уточните нужную схему.
Можно ли поменять один ТЭН в блоке
Да, можно заменить один вышедший из строя ТЭН, не меняя весь блок. Для этого:
- Отключите блок от сети и слейте теплоноситель.
- Снимите пластиковый колпак и открутите шины.
- Выпрессуйте неисправный ТЭН (обычно он запрессован в пробку).
- Установите новый ТЭН с теми же геометрическими размерами (длина, диаметр, форма) и сопротивлением.
Перед заменой обязательно сверите сопротивление исправных ТЭНов - оно должно совпадать с номинальным (указано на корпусе или в паспорте). Если сопротивление отличается, блок может работать с перекосом.
Материал трубок под среду
По базе материалов для блоков ТЭН в системах отопления (вода, антифриз) используются:
- Сталь (углеродистая 08КП) - рабочее давление до 4,5 атм, подходит для закрытых систем.
- Нержавейка (08Х18Н10Т) - до 6 атм, устойчива к коррозии, рекомендуется для воды с повышенной жёсткостью.
- Титан - применяется в агрессивных средах (химия, морская вода), для отопления практически не используется.
По заказу меняем материал оболочки: если среда требует нержавейки, укажите это при оформлении. Уточните также давление в системе.
Что прислать
Чтобы подобрать или изготовить блок Тэн под вашу задачу, пришлите:
- Фотографию старого блока (вид сбоку, маркировка на корпусе, колпак);
- Размер присоединительной резьбы (например, G1½″) или фланца;
- Желаемую суммарную мощность и напряжение питания;
- Материал оболочки (сталь, нержавейка);
- Тип среды (вода, антифриз) и рабочее давление.
Делаем по чертежу, эскизу, образцу - если нужен нестандартный размер или конфигурация.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы и промышленные электрокотлы отопления. В твердотопливном котле блок ТЭН устанавливается в штатную бобышку или в обвязку для догрева теплоносителя. В промышленном электрокотле отопления блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса. Также блок ТЭН используется в ваннах длительной пастеризации молока, где он нагревает воду в водяной рубашке, а та через стенку передаёт тепло продукту.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН, не меняя весь блок?
Да, можно. Главное - чтобы новый ТЭН совпадал по длине, диаметру и сопротивлению с остальными. После замены проверьте изоляцию и герметичность.
Можно ли заказать нержавеющие трубки вместо стали?
Да, по заказу меняем материал оболочки на нержавейку. Это увеличит срок службы в жёсткой воде, но учтите: рабочее давление блока из нержавейки выше (6 атм против 4,5).
Как подключить блок к 220 В однофазной сети?
Если блок рассчитан на 220 В, подключайте его к фазе и нулю. Мощность при этом будет равна сумме мощностей всех ТЭНов (например, 6 кВт). Для блоков на 380 В в однофазную сеть подключать нельзя - сгорит.
Почему перегорает один из трёх ТЭН в блоке?
Чаще всего из-за перекоса фаз (разные напряжения) или плохого контакта в шинах. Также возможен заводской дефект ТЭНа. Проверьте напряжение на каждой фазе и качество соединений.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
