Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 510 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

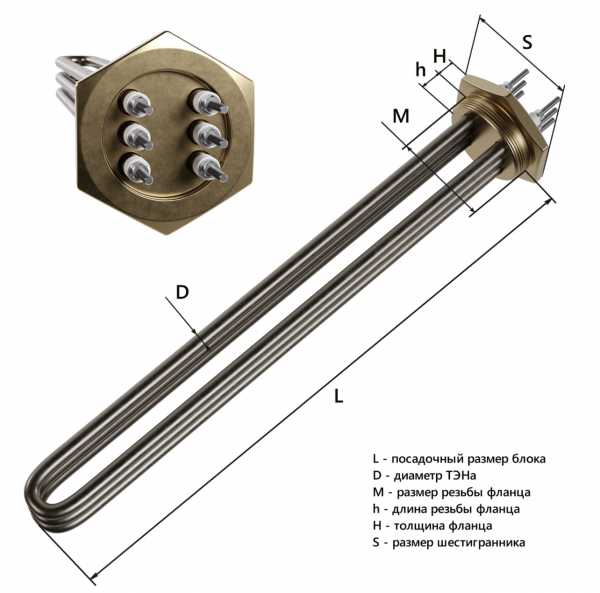

Что скрывается за шифром: 9 кВт, 380 В, 1 ½, 510 мм
В названии товара уже есть четыре твёрдых параметра - этого хватает, чтобы начать разговор, но не чтобы запустить станок. Вот что мы видим:
- 9 кВт - мощность, под которую будет рассчитана спираль
- 380 В - напряжение для схемы «треугольник»
- 1 ½ - резьба крепления (дюймовая)
- L = 510 мм - общая длина трубки от кончика до кончика
Чего в названии нет и без чего мы не сделаем точную копию:
- Форма ТЭН (прямой, П-образный, W-образный, кольцо и т.д.)
- Диаметр оболочки (у производителей от 6,5 до 16 мм по ГОСТ)
- Длина холодных зон (контактных стержней) - коды A, B, C и т.д.
- Материал оболочки (сталь, нержавейка, медь)
- Тип крепления (штуцер, гайка, фланец)
- Среда нагрева (вода, воздух, масло)
Только по этим данным изготовить рабочий ТЭН нельзя. Мы делаем по чертежу, эскизу или образцу - пришлите хотя бы одно.
Форма и гибка: как снять размеры со старого
Самый простой способ - отправить нам старый ТЭН целиком. Если это невозможно, снимите размеры так:
- Положите нагреватель на лист бумаги и обведите маркером его контур
- Замерьте радиусы изгибов - от внутреннего края трубки до внутреннего (или укажите, что радиус равен диаметру трубки, если изгиб крутой)
- Отметьте на эскизе, где начинается и заканчивается активная часть (она обычно темнее или имеет следы нагара)
- Укажите общую развёрнутую длину - можно промерить гибким метрштоком по внешней стороне
Контактные стержни должны выходить только на прямых участках. По ГОСТ - не ближе 20 мм от начала изгиба для трубок диаметром 10 - 16 мм.
Главная цифра этого раздела: длина 510 мм - это общая длина, а не развёрнутая. Если ТЭН гнутый, развёрнутая длина будет больше.
Среда и материал оболочки: вода, воздух, масло - это три разных ТЭН
От того, где работает нагреватель, зависит материал трубки и предельная мощность на квадратный сантиметр. В каталогах это кодируется буквой из ГОСТ 13268-88:
- X - вода, pH 5 - 9 → оболочка медь/латунь, 9 Вт/см²
- J - вода, pH 5 - 7 → нержавейка, 15 Вт/см²
- P - вода, pH 7 - 9 → углеродистая сталь, 15 Вт/см²
- Z - масла, жиры → углеродистая сталь, 3 Вт/см²
- S - спокойный воздух до 450°C → углеродистая сталь, 2,2 Вт/см²
- T - воздух выше 450°C → нержавейка, 5 Вт/см²
Для масла или воздуха тот же ТЭН на 9 кВт будет перегреваться и выйдет из строя - у этих сред ниже допустимая удельная мощность.
Если не знаете среду - напишите, в каком оборудовании стоял старый. По заказу меняем материал оболочки.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец
В названии стоит 1 ½ - это размер резьбы на креплении. Но тип крепления не указан. Самые частые варианты:
- Штуцер - резьбовая втулка, вваренная в оболочку, с шестигранником под ключ
- Гайка - накидная гайка на холодном конце с ответной резьбой на трубке
- Фланец - плоская пластина с отверстиями под болты, приварена к ТЭН
Дополнительно нужно межосевое расстояние - если крепление парное (два штуцера или два болта), замерьте расстояние между их центрами.
По заказу меняем резьбу штуцера - вместо 1 ½ можно сделать 1", ¾" или другую.
Что прислать, чтобы мы сделали точно
Чтобы избежать переделок, подготовьте:
- Старый ТЭН в любой сохранности (даже сгоревший)
- Чертёж или эскиз с размерами и радиусами
- Фотографии крепления и общей формы
- Данные о среде (вода, масло, воздух) - если неизвестно, укажите температуру и тип ёмкости
Мы делаем по чертежу, эскизу, образцу. Без этого - только повторить шифр из названия, но форма останется неизвестной.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и парогенераторах (гладильных системах). В бойлере элемент устанавливают в баке через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель размещён в отдельной ёмкости для воды, соединённой шлангом с утюгом.
Вопросы
Можно ли сделать этот ТЭН из нержавейки?
Да. По заказу меняем материал оболочки на нержавеющую сталь (код J или T по ГОСТ). Для воды это даёт удельную мощность до 15 Вт/см².
Можно ли изготовить по старому образцу, если на нём нет маркировки?
Да, мы делаем по образцу. Пришлите старый ТЭН - мы снимем все размеры, форму, резьбу и материал.
Можно ли другую резьбу штуцера, не 1 ½?
Да, по заказу меняем резьбу штуцера на любую - 1", ¾", ½", метрическую.
Можно ли сделать этот ТЭН на другое напряжение, например 220 В?
Да. При 220 В и той же мощности 9 кВт потребуется пересчёт спирали. По заказу меняем напряжение - укажите нужное.
