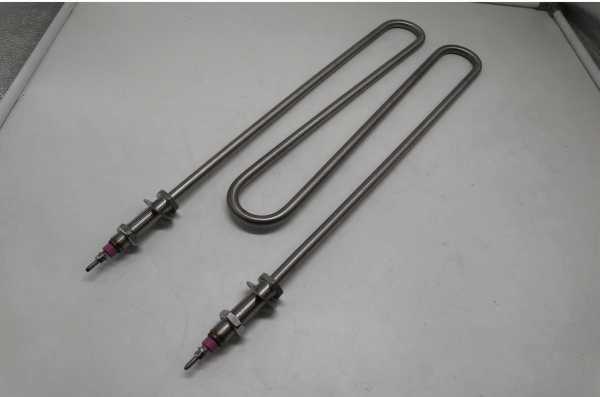

Воздушный тэн 1,5кВт 220В 714

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрыто в названии

В названии этого ТЭН заявлено: воздушный, 1,5 кВт, 220 В, артикул 714. Этого достаточно для электрических расчётов, но не для изготовления. Конструкция трубчатого нагревателя по ГОСТ включает диаметр оболочки, длину, форму изгиба, материал и тип крепления. Ни один из этих размеров в названии не указан.

Инженерная заметка

Воздушный ТЭН 1,5 кВт 220В 714 показывает электрику, но не геометрию.

Для повторения нагревателя нужен образец или эскиз с размерами. По одному названию производитель не сможет сделать точную копию, особенно если речь о креплении и радиусах.

Крепление: штуцер, гайка или фланец

Способ установки ТЭН бывает разным. В названии этого товара тип крепления отсутствует, поэтому его нужно снять со старого нагревателя.

Штуцер с резьбой: измерьте резьбу (например, M16, M18, M22 или другую), длину штуцера и размер под ключ.
Гайка с наружной резьбой: укажите диаметр и шаг резьбы, а также межосевое расстояние, если отверстий несколько.
Фланец: нужен диаметр фланца, расположение и диаметр отверстий, межосевое расстояние.

Важно

Если не снять размеры крепления, новый ТЭН может не подойти по установочным отверстиям.

Форма и гибка: как передать радиус

Форма ТЭН не определяется из названия. Он может быть прямым, U-образным, W-образным или иметь сложную конфигурацию. Для точного повторения нужно указать радиус изгиба и расстояния между осями.

Лучший способ - прислать старый нагреватель. По нему производитель снимет все размеры гибки. Если образца нет, начертите эскиз от руки с указанием основных габаритов.

Главная цифра: 714 в названии - это артикул, а не размер.

Подключение: 220 В и ток 6,82 А

Расчётные параметры этого ТЭН: мощность 1,5 кВт, напряжение 220 В, ток 6,82 А, сопротивление в рабочем режиме 32,3 Ом. Это позволяет подключить его к однофазной сети 220 В.

Сопротивление спирали в холодном состоянии может отличаться от рабочего, но для проверки работоспособности можно ориентироваться на 32,3 Ом при подаче 220 В. Данные по току и сопротивлению помогут убедиться, что нагреватель выдаст заявленную мощность.

Инженерная заметка

В каталогах производителей воздушные ТЭН часто делают оребрёнными, но это не меняет электрических расчётов.

Что прислать для изготовления

Чтобы сделать воздушный ТЭН 1,5 кВт 220В 714 с правильной геометрией, подготовьте:

Сам старый ТЭН в качестве образца.
Если образец остался в оборудовании, дайте эскиз с размерами: общая длина, длина активной зоны, радиусы, межосевые расстояния.
Укажите тип крепления и резьбу, если она есть.
Если маркировка на старом ТЭН сохранилась, сфотографируйте её. Это поможет уточнить заказ.

Важно

Не выбрасывайте старый ТЭН до тех пор, пока новый не будет готов. Все размеры снимаются именно с него.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель располагается в баке, через боковой или нижний фланец либо через резьбовую втулку.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать этот ТЭН на другое напряжение?

Да, по заказу изменим мощность и сопротивление под нужное напряжение. Но тогда параметры уже не будут соответствовать названию, потребуется перерасчёт.

Можно ли заказать другую резьбу штуцера?

Да, по заказу меняем тип резьбы на штуцере, если это допустимо по конструкции. Укажите нужную резьбу в комментарии к заказу.

Можно ли поставить этот воздушный ТЭН в другую среду, например, в воду?

Нет, воздушный ТЭН рассчитан на нагрев воздуха. Для воды нужен другой материал оболочки и допустимая мощность, поэтому при заказе обязательно указывайте среду.

Можно ли сделать по старому образцу без маркировки?

Да, мы изготовим ТЭН по вашему образцу. Достаточно прислать сам нагреватель, и мы снимим все необходимые размеры.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
