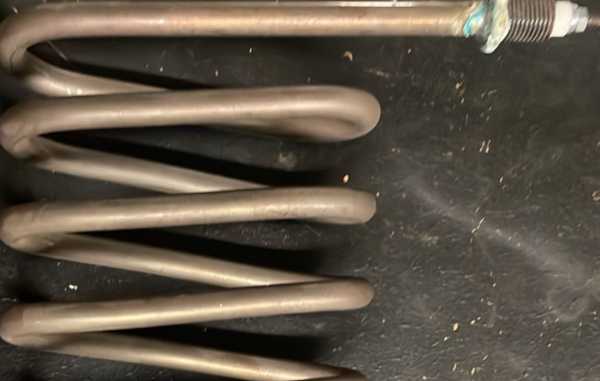

Что снять со старого ТЭН
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что понятно из названия и где белые пятна
Из названия известны мощность 3 кВт, напряжение 220 В и крепление гайками. По расчёту: ток 13,64 А, сопротивление в рабочем режиме 16,1 Ом. Больше ни одного размера не указано: нет длины, диаметра, формы, материала оболочки, типа и шага резьбы. Без этих данных изготовить точный повтор нельзя.
- Мощность: 3 кВт (указано)
- Напряжение: 220 В (указано)
- Сопротивление рабочее: 16,1 Ом (расчёт)
- Ток: 13,64 А (расчёт)
- Длина, диаметр, форма, материал, резьба - уточняются
Название описывает электрику, а геометрию и среду задаёт чертёж, эскиз или образец.
Проверка мультиметром: ждём 16,1 Ом
Сопротивление спирали в рабочем режиме рассчитано: 16,1 Ом. При проверке мультиметром в холодном состоянии показание будет близким, но не обязано совпасть до сотой: нихром меняет сопротивление с температурой. Главное - прибор не должен показывать ноль (короткое замыкание) или бесконечность (обрыв спирали).
- Отключите ТЭН от сети.
- Переключите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Сравните показание с расчётными 16,1 Ом.
- Прозвоните каждый стержень на оболочку: исправная изоляция - не менее 0,5 МОм.
Если мультиметр пищит между стержнем и трубкой, ТЭН пробит на корпус: менять.
Расчётное рабочее сопротивление этого ТЭН - 16,1 Ом.
Для какой среды: вода, воздух, масло
По названию нельзя определить нагреваемую среду. Один и тот же нагреватель на 3 кВт и 220 В в воде и в воздухе работает по-разному: в воде тепло отводится быстрее, в воздухе оболочка перегревается. Поэтому материал оболочки зависит от среды. У производителей в каталогах для воды чаще берут медь, латунь или нержавейку, для воздуха - сталь с рёбрами, для масла - сталь с пониженной нагрузкой.
- Вода: медь, латунь, нержавеющая сталь
- Воздух: сталь оребрённая или без рёбер
- Масло: сталь, мощность на сантиметр длины ниже
Для этого товара известны 3 кВт и 220 В, но неизвестна среда. Без неё мы не выберем материал оболочки и не подтвердим, что ТЭН подходит для вашего устройства.
Крепление: гайки, штуцер, фланец
В названии указано «с гайками». Это значит, что на ТЭН есть резьба и гайки для монтажа. Не указано, какая именно резьба и сколько гаек. Если нужен штуцер или фланец, его тип и размер задаются чертежом. Делаем по чертежу, эскизу, образцу; по заказу меняем тип крепления. Для блока из нескольких ТЭН уточняем межосевое расстояние.
Гайки - только часть крепления: нужен диаметр резьбы и размеры установочного места.
Что прислать, чтобы сделать точный ТЭН
Чтобы изготовить ТЭН 3 кВт, 220 В с гайками, нужны геометрические параметры. Пришлите чертёж, эскиз или образец старого нагревателя. На образце указывают полную развёрнутую длину, диаметр трубки, длину активной зоны, материал, тип и расположение крепления.
- Чертёж или эскиз с размерами;
- Образец старого ТЭН;
- Фото с линейкой, если эскиза нет;
- Описание среды нагрева.
Пришлите размеры или фото старого нагревателя, посчитаем под вашу задачу.
Оставить заявкуВопросы
Можно ли изготовить с другой резьбой штуцера?
Да, по заказу меняем тип и размер резьбы по чертежу, эскизу или образцу.
Можно ли сделать на другое напряжение?
Да, по заказу делаем ТЭН на другое напряжение и пересчитываем сопротивление спирали. Но в названии этого товара заявлено 220 В.
Можно ли корпус из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь, если среда этого требует.
Как измерить развёрнутую длину?
Аккуратно распрямите трубку (если она гнутая), затем измерьте длину по оси от одного конца до другого, без контактных стержней.
