Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим для заказа
- Форма и тип крепления. Убедитесь, что старая деталь прямая, без изгибов, и имеет резьбовую шпильку для подключения. Конструкция крепления к оборудованию должна совпадать (например, прижимная гайка или фланец).
- Габаритная длина и длина нагревательной части. Измерьте полную длину корпуса и длину активной зоны (где греет) на старой детали.
- Мощность и напряжение. Сверьте маркировку на старом нагревателе с требуемыми параметрами.

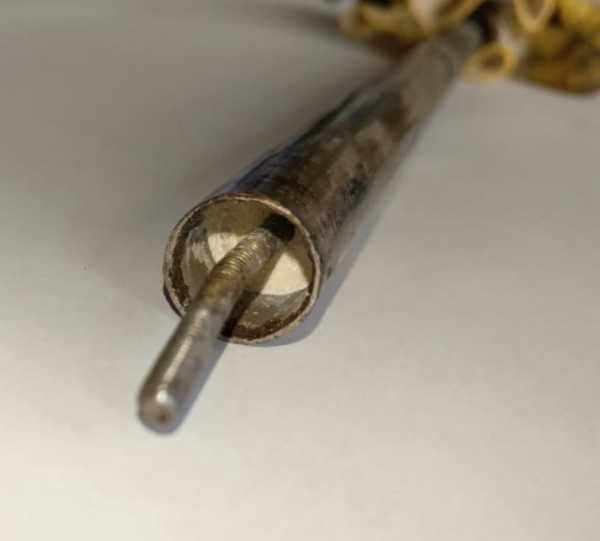

- Выводы и изолятор. У вашей детали вывод - центральная резьбовая шпилька, между ней и корпусом находится керамический или сыпучий изолятор. Проверьте, что у старого такое же исполнение.
- Материал корпуса. Сравните материал (нержавейка, сталь и т.п.) с тем, что указан в маркировке старой детали.
Что прислать именно для этого товара
- Фото или эскиз старого нагревателя с указанием длины, диаметра, длины активной зоны.
- Маркировку с корпуса (мощность, напряжение, код модели).
- Фото места установки и крепёжного узла (фланец, резьба, хомут).
- Если это часть оборудования (бойлер, цилиндр) - его модель и год выпуска.
- Уточните, нужна ли защита от коррозии (анодная защита) или дополнительная изоляция выводов.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину активной зоны, материал корпуса, тип и длину выводов, мощность под другое напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент устанавливается в баке через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. В проточных водонагревателях нагреватель размещается в небольшой цилиндрической камере внутри корпуса на пути воды. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли заказать нагреватель с другим напряжением (например, 220В вместо 380В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото маркировки старой детали.
Подойдёт ли этот ТЭН, если у моего оборудования другое крепление?
Мы изменим тип крепления (фланец, резьба, гайка) под ваше оборудование. Пришлите фото и размеры места установки.
Можно ли увеличить длину активной зоны по сравнению со старой деталью?
Да, сделаем другую длину. Пришлите чертёж или эскиз с новыми размерами.
Сделаете из другого материала (например, нержавейка вместо чёрной стали)?
Да, меняем материал корпуса под вашу среду. Укажите условия эксплуатации (вода, масло, агрессивная среда) и пришлите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
