Характеристики
| Тип | воздушный оребренный |
|---|---|
| Назначение | для вентиляции (калориферы, приточные системы) |
| Рабочая среда | воздух |
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН устанавливаются в электроконвекторы с принудительным обдувом (например, Tizest TEC мощностью 0,25-2,0 кВт), круглоканальные нагреватели DRE (требуют обдува не менее 1 м/с, мощность до 24 кВт), канальные нагреватели МАКСАЭРО ЭНК для круглых каналов 100-400 мм (0,5-24 кВт) и электрокалориферы ЭКО/ЭКОЦ с тремя рядами ТЭН, соединённых звездой (4,8-157,5 кВт). В нагревателях МАКСАЭРО ЭНП предусмотрено ступенчатое регулирование мощности с помощью 1-5 независимых групп ТЭН. Также используются в тепловых пушках и приточных установках.
- Электроконвекторы Tizest TEC: 0,25-2,0 кВт
- Круглоканальные нагреватели DRE: 0,5-24 кВт, обдув от 1 м/с
- Канальные нагреватели МАКСАЭРО ЭНК: 0,5-24 кВт, круглые каналы 100-400 мм
- Электрокалориферы ЭКО/ЭКОЦ: 4,8-157,5 кВт, три ряда, звезда
Подбор ТЭН для калорифера
Для правильного подбора оребрённого ТЭНР необходимо учитывать развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь). Обязательно наличие обдува вентилятором и температура воздуха. Для канальных нагревателей важен расход воздуха: например, для ЭНК минимальный расход 50 м³/ч при диаметре 100 мм, до 900 м³/ч при 400 мм. Удельная нагрузка на поверхность ТЭНР зависит от скорости обдува - при недостаточном обдуве возможен перегрев.
- Развёрнутая длина и форма
- Мощность и напряжение
- Тип крепления
- Материал оребрения
- Наличие обдува и температура воздуха
- Расход воздуха (для канальных нагревателей)
Конструкция и особенности оребрённых ТЭН
Оребрение увеличивает площадь теплоотдачи в 10-16 раз по сравнению с гладкой трубкой, что позволяет снизить температуру оболочки ТЭНР до 300-400 °C при той же мощности (у гладкой - 500-700 °C). Коэффициент оребрения (отношение площади оребрённой трубы к гладкой) варьируется от 5,8 до 22,6 в зависимости от шага, высоты и толщины ленты. ТЭН выпускаются в прямой и U-образной форме. По заказу изготавливаем оребрение из углеродистой или нержавеющей стали, с креплением штуцером или на фланце. Каждый ряд ТЭН в многорядных калориферах - автономная электрическая секция.
Условия эксплуатации: обдув и удельная нагрузка
Для стабильной работы ТЭНР обязателен принудительный обдув. В документации на нагреватели DRE указана минимальная скорость воздуха 1 м/с, для канальных нагревателей ЭНК - от 2 м/с. При недостаточном расходе воздуха возникает перегрев ТЭН, что приводит к выходу из строя. В калориферах ЭКО/ЭКОЦ предусмотрено реле контроля перегрева ТК-20 на 220 В, установленное в верхнем канале. Рекомендуется использовать блокировку вентилятора и задержку его отключения после выключения нагрева для охлаждения ТЭН. Удельная нагрузка на поверхность должна рассчитываться с учётом реального расхода воздуха. Для непрерывного режима работы требуется стабильный обдув.
Диагностика неисправностей

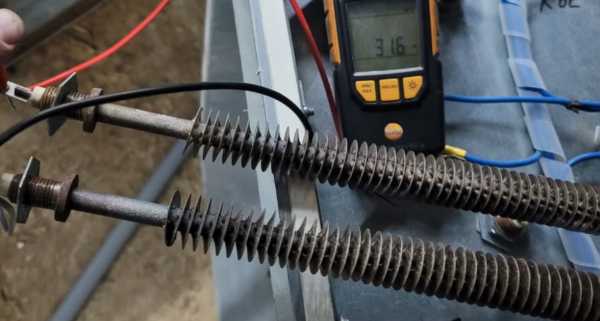

Если калорифер или тепловая пушка не греет, типичная диагностика: 1) проверка напряжения на клеммах ТЭНР; 2) проверка цепи на обрыв мультиметром; 3) измерение сопротивления изоляции между контактным стержнем и корпусом. Обрыв цепи или сопротивление изоляции ниже нормы - основание для замены ТЭН. Для оребрённых ТЭН также проверяют целостность оребрения и отсутствие деформаций.
Что прислать для расчёта
Для изготовления ТЭНР по вашим размерам необходимы: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха. Желательно предоставить модель оборудования или фото старого ТЭН с маркировкой.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления
- Материал оребрения
- Наличие обдува и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию
Для проверки совместимости необходимо сравнить размеры, мощность, напряжение и тип крепления вашего старого ТЭН с предлагаемыми параметрами. Мы изготавливаем ТЭН по образцу или чертежу.
Нужен ли обдув вентилятором
Да, для оребрённых воздушных ТЭН обязателен принудительный обдув. Без него температура оболочки резко возрастает, что приводит к перегреву и выходу из строя. Минимальная скорость воздуха зависит от модели оборудования (обычно от 1 м/с).
Можно ли сделать другую длину или крепление
Да, мы изготавливаем оребрённые ТЭН по размерам заказчика: любая длина, форма (прямая или U-образная), крепление штуцером с гайкой или на фланце, материал оребрения - углеродистая или нержавеющая сталь.
Как проверить старый ТЭН
Проверьте напряжение на клеммах, целостность цепи мультиметром (обрыв), сопротивление изоляции между контактным стержнем и корпусом. Обрыв или низкое сопротивление изоляции - признак неисправности.
Что прислать для расчёта
Пришлите размеры (длину, форму, расстояние между выводами), мощность, напряжение, тип крепления, материал оребрения, а также информацию об обдуве и температуре воздуха. Желательно фото или маркировку старого ТЭН.
Вопрос по теме: Калорифер и приточная вентиляция: обдув и удельная нагрузка
Удельная нагрузка на поверхность ТЭН зависит от скорости обдува. Для калориферов и приточных установок важно обеспечить расход воздуха, соответствующий мощности нагревателя. Недостаточный обдув ведёт к перегреву и сокращению срока службы ТЭН.
