Тэн на 6,5 квт

Что известно из названия и чего не хватает

Из названия «Тэн на 6,5 квт» мы знаем главное - мощность 6,5 кВт. Это исходная точка для расчёта спирали: по мощности и напряжению сети подбирается сопротивление нагревательного элемента.

Чего в названии нет - почти всего остального:

• Напряжение (220 В или 380 В)
• Диаметр трубки - у производителей встречается от 6,5 до 16 мм
• Материал оболочки - медь, латунь, углеродистая или нержавеющая сталь
• Длина и форма - прямой, изогнутый, какой радиус гибки
• Крепление - штуцер, гайка или фланец

Без этих данных изготовить ТЭН нельзя: мощность задаёт спираль, а геометрия и материал - оболочку и способ установки.

Форма и гибка: как передать радиус

ТЭН бывает прямой, П-образный, W-образный, спиральный - форму задаёт место установки. Для изогнутых нагревателей у производителей действует правило: контактный стержень находится только на прямом участке, не ближе 10 - 20 мм от начала изгиба в зависимости от диаметра трубки.

Передать форму можно тремя способами:

1. Прислать эскиз с размерами и радиусами.
2. Прислать фото с линейкой, где видна геометрия.
3. Прислать сам старый ТЭН - образец.

Радиус гибки измеряется по внутренней стороне изгиба. Если ТЭН гнутый в нескольких местах, укажите каждый радиус отдельно - по фото или чертежу.

Как снять размеры со старого ТЭН

Развёрнутая длина - длина трубки, если её выпрямить в линию. Измеряйте гибкой рулеткой или шнуром по наружной стороне трубки.

Для двухконцевого ТЭН важны три размера:

1. Полная развёрнутая длина - от одного контактного стержня до другого по наружной стороне.
2. Холодные зоны - длина негреющих участков от края трубки до начала набивки. Стандартные длины у производителей: 40, 65, 100, 125, 160, 250, 400, 630 мм.
3. Расстояние между осями после гибки - если форма П-образная или W-образная, важно межосевое расстояние, а не только габариты по краям.

Холодная зона - это участок без нагрева вблизи резьбы. Длина стержня в заделке у разных производителей кодируется буквами: A - 40 мм, B - 65 мм, C - 100 мм и так далее.

Главное в размерах: развёрнутая длина - её указывают первой в маркировке ТЭН по ГОСТ.

Крепление: штуцер, гайка, фланец

Крепёж выбирается по месту установки - как ТЭН вставляется в бак:

• Штуцер с гайкой - стандарт для бытовых баков, резьба обычно M18 или M22.

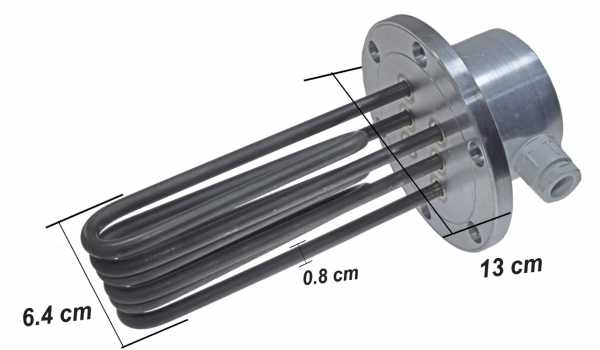

• Фланец - для промышленных ёмкостей и блоков; тут нужны диаметр фланца, расстояние между отверстиями и их число.
• Без крепления - ТЭН просто вставляется в отверстие и фиксируется прижимным кронштейном.

Для штуцера укажите резьбу - метрическую или дюймовую. По заказу меняем резьбу на другую, но это нужно оговорить до производства - проточка штуцера идёт в начале технологического цикла.

Что прислать для расчёта

Минимальный набор для запроса - четыре позиции:

1. Мощность и напряжение - 6,5 кВт у вас есть, напряжение уточните.
2. Эскиз или фото с размерами - развёрнутая длина, форма, радиусы, межосевое.
3. Тип крепления - резьба штуцера, диаметр фланца или «без крепления».
4. Среда нагрева - вода, масло, воздух. От среды зависит материал оболочки: для воды у производителей медь или нержавейка, для масла - сталь, для воздуха - сталь с оребрением.

Если есть старый ТЭН - пришлите его целиком. По образцу делаем точную копию, снимаем размеры и форму сами.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах и посудомоечных машинах. В бойлере элемент устанавливают в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы.
