Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название и чего в нём не хватает

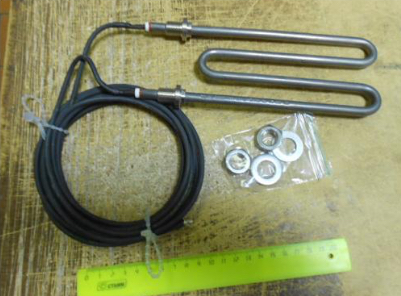

В артикуле 340-000097/ТЭН 800W 400V/MAUTING зашифрованы три ключа: мощность 0,8 кВт, напряжение 400 В и, вероятно, бренд или серия MAUTING. Этого достаточно, чтобы рассчитать ток (2 А) и сопротивление в рабочем режиме (200 Ом). Но для изготовления нового нагревателя понадобятся ещё геометрия, среда и материал оболочки.
- Мощность и напряжение - есть.
- Развёрнутая длина, диаметр трубки, длина холодных зон, конфигурация выводов, тип крепления - не указаны.
- Среда (вода, воздух, масло) и материал оболочки - не указаны.
Без этих данных изготовить точную копию нельзя. 200 Ом - только электрическая характеристика, форма и размеры определяются образцом или чертежом.
Проверка мультиметром: какое сопротивление должно быть
Расчётное сопротивление спирали в рабочем нагретом состоянии - 200 Ом. При проверке холодного ТЭН мультиметр покажет близкое значение (обычно на 5 - 10% меньше). Допустимый разброс у производителей - ±10% от номинала.
- Отключите нагреватель от сети, дайте остыть.
- Переключите мультиметр в режим измерения сопротивления (Ω) на диапазон 200 - 2000 Ом.
- Приложите щупы к контактным стержням - показание должно быть около 200 Ом.
- Проверьте изоляцию: один щуп на стержень, другой на оболочку - сопротивление должно быть не менее 0,5 МОм (лучше >50 МОм).
Если мультиметр показывает «0» или «бесконечность» - спираль замкнута или в обрыве, нагреватель неисправен.
Форма и гибка: как передать конфигурацию
ТЭН может быть прямым, U-образным, W-образным, кольцевым или любой другой конфигурации. В каталогах встречаются радиусы изгиба от 2 до 5 диаметров трубки. Без чертежа или образца воспроизвести форму невозможно.
Делаем по чертежу, эскизу, образцу. Пришлите старый нагреватель или точный рисунок с размерами: общая длина, длина прямых участков, радиусы изгибов, расположение контактных стержней, тип резьбы и штуцера (если есть).
Изгиб не должен проходить по контактным стержням - от начала изгиба до стержня должно быть не менее 20 мм для трубки 10 - 16 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: что выбрать
Среда определяет материал трубки и предельную удельную мощность. В названии товара среда не указана, поэтому при заказе обязательно уточните, где будет работать нагреватель.
- Вода - медь, латунь, нержавейка (код X, J, P по ГОСТ).
- Воздух спокойный - углеродистая сталь, часто с оребрением (код S, T).
- Масло, жиры - углеродистая сталь (код Z).
- Агрессивные среды - нержавеющая сталь (код J).
У разных производителей применяются стандартные материалы: сталь 08КП, нержавейка 08Х18Н10Т, медь, латунь. По заказу меняем материал оболочки, если это допустимо для заданной мощности.
Что прислать для точного изготовления
Чтобы новый ТЭН сел в оборудование без доработок, подготовьте:
- Старый нагреватель (даже без маркировки) - мы снимем все размеры и повторим форму.
- Эскиз или чертёж с указанием: общей длины, длины активной части, диаметра трубки, радиусов изгибов, расстояния между осями, длины контактных стержней, типа и размера резьбы.
- Информацию о среде (вода, воздух, масло) и рабочей температуре.
- Если есть пожелания по материалу оболочки (нержавейка, медь и т.д.) - укажите.
Делаем по образцу, эскизу, чертежу. На основе присланного мы изготовим ТЭН с электрическими параметрами 0,8 кВт / 400 В / 200 Ом и нужной геометрией.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере элемент монтируется в бак через фланец или резьбовую втулку, в проточном водонагревателе - в цилиндрической камере на пути воды. В стиральной машине нагреватель закреплён снизу бака, в посудомоечной - встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, мы делаем по образцу. Пришлите старый ТЭН - снимим все размеры, форму, резьбу и изготовим копию.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу и тип штуцера. Уточните нужный диаметр и шаг при оформлении.
Можно ли сделать из нержавейки?
Да, нержавеющая сталь доступна для заказа. Учтите, что для некоторых сред (например, масло) достаточно углеродистой стали, но нержавейка повышает стойкость к коррозии.
Можно ли изготовить на другое напряжение, например 220 В?
По заказу меняем напряжение, при этом мощность и сопротивление пересчитываются. Для 220 В при той же мощности ток будет выше, потребуется другой диаметр спирали. Укажите нужное напряжение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
