Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

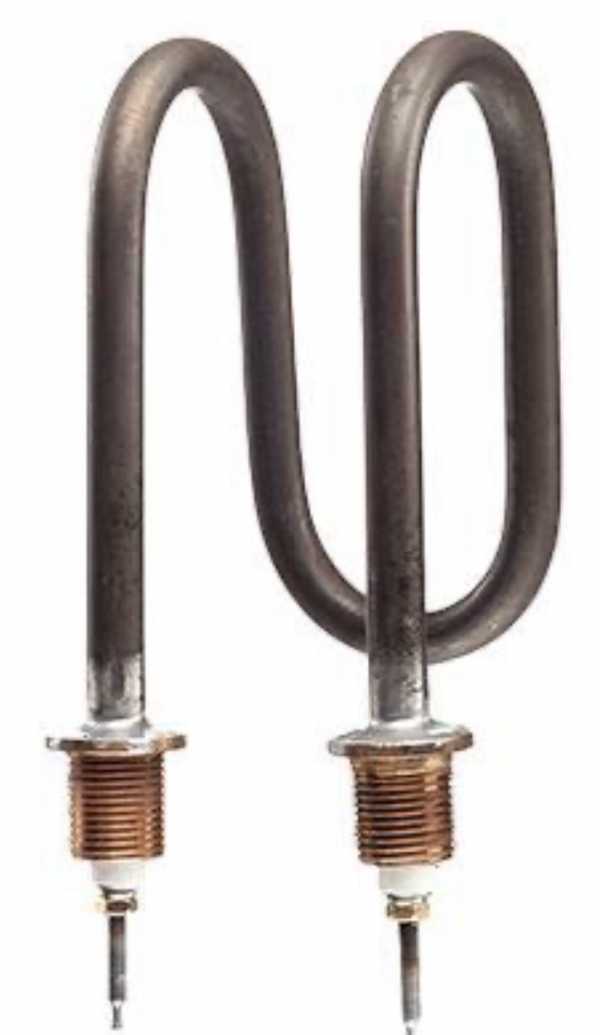

Из названия ясно: мощность 3 кВт, напряжение 220 В, оболочка из нержавеющей стали. ТЭН предназначен для аквадистиллятора ДЭ-4М - среда вода.
Чего нет в названии и нужно для изготовления:
- Форма гибки и радиусы изгибов
- Размеры крепления (штуцер, гайка, фланец)
- Межосевое расстояние
- Развёрнутая длина
- Диаметр оболочки
- Длина контактных стержней (холодная зона)
Для заказа нужен чертёж, эскиз или старый ТЭН - по ним сделаем точную копию.
Форма и гибка: как передать форму и радиус
Без образца или чертежа форму не повторить. У аквадистиллятора ДЭ-4М ТЭН обычно изогнут под конкретный бак.
- Снимите старый ТЭН, не деформируя его.
- Обведите контур на бумаге, укажите радиусы изгибов.
- Отметьте прямые участки - контактный стержень должен выходить только на прямой части, не ближе 20 мм от изгиба (норма у производителей).
Если измерить только расстояние между концами - форму не восстановить. Нужен полный контур.
Крепление: штуцер, гайка, фланец, межосевое
В названии крепление не указано. Для ДЭ-4М у производителей встречаются варианты:
- Штуцер с резьбой (например, G1/2, G3/4)
- Фланец с межосевым расстоянием
- Гайка накидная
По заказу меняем тип крепления, резьбу, размер фланца.
Межосевое расстояние - главный размер для фланца. Измерьте от центра до центра отверстий.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Напряжение 220 В. Расчётный ток: 13,64 А. Сопротивление в рабочем режиме: 16,1 Ом.
- Для подключения используйте автомат на 16 А и провод сечением не менее 1,5 мм² (медь).
- Перед установкой проверьте сопротивление мультиметром: должно быть близко к 16,1 Ом.
- Проверьте изоляцию между стержнем и оболочкой: сопротивление - не менее 0,5 МОм (норма по ГОСТ у производителей).
Ток 13,64 А - рабочий. При пробое на корпус ток утечки не должен превышать 0,75 мА на 1 кВт.
Что прислать
Для изготовления точной копии ТЭН 3 кВт, 220 В для ДЭ-4М пришлите:
- Старый ТЭН (образец)
- Эскиз с размерами: развёрнутая длина, радиусы, крепёжные размеры
- Фото места установки
- Укажите среду (вода) и материал оболочки (нержавейка)
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в аквадистилляторах медицинских, где ТЭН смонтирован на фланце или крышке камеры испарения и погружён в воду. Также они используются в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец, и в проточных водонагревателях, где он размещается в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на нужный вам размер.
Как измерить развёрнутую длину?
Развёрнутая длина - это длина трубки, если её выпрямить. Измерьте гибкой рулеткой по центру изогнутого ТЭН.
Можно ли нержавейку?
В названии этого ТЭН указана нержавеющая сталь. Для воды это подходящий материал.
Можно ли поставить в другую среду?
Для другой среды нужен пересчёт удельной мощности. Пришлите параметры среды - подберём вариант.
