Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |

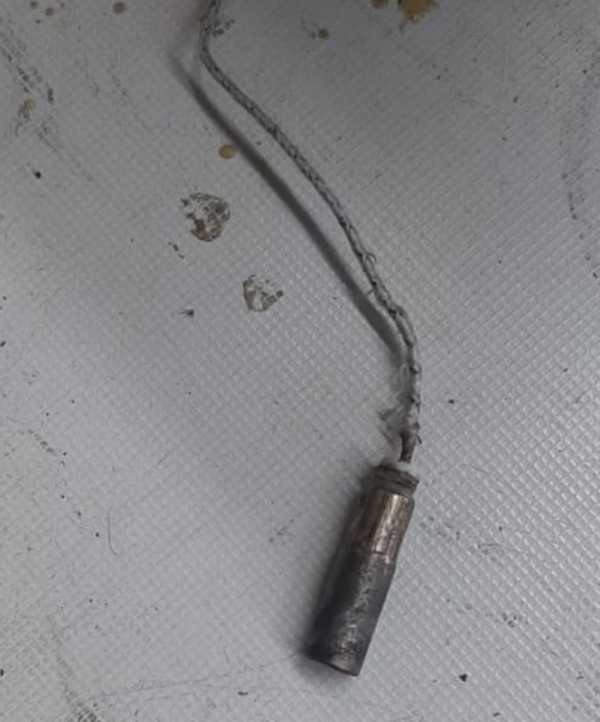

Прямой корпус патронного ТЭН без изгибов
- Сравните форму корпуса: прямая или есть изгибы. У этого товара корпус прямой.
- Посмотрите на выводы: у этой детали один контактный стержень с изолированным проводом для подключения.
- Измерьте общую длину корпуса и вывода вместе (от торца до конца провода). Для заказа укажите эту длину.
- Проверьте материал оболочки: эта модель из нержавеющей стали.
- Уточните мощность и напряжение на старой детали. Если маркировки нет, сообщите параметры оборудования, куда ставился нагреватель.
Пришлите нерабочий образец патронного нагревателя
- Образец старой детали (можно в нерабочем состоянии).
- Фото детали с двух сторон и с торца вывода. На фото положите линейку.
- Чертеж с размерами: длина корпуса, диаметр трубки, длина провода от корпуса до конца контакта.
- Если деталь ставилась в оборудование с баком или кожухом, укажите тип крепления (например, на резьбу, фланец, хомут) и его размер.
- Маркировку на корпусе или проводе, если она читается.
- Условия работы: в какой среде (вода, масло, воздух, пар), рабочая температура, напряжение сети.
Изготовим патронный ТЭН под нужную длину и мощность
Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, длину вывода, мощность, напряжение, материал оболочки. Для изменений укажите новые параметры и условия работы.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в горячеканальных системах и соплах литьевых машин, а также в пресс-формах для литья пластика и металла. В оборудовании для нефтепродуктов и в баках-дозаторах реагентов химводоподготовки патронный ТЭН устанавливают непосредственно в жидкость через бобышку. В холодильных компрессорах нагреватель монтируют в приваренную к корпусу скважину, а в электрических полотенцесушителях его помещают внутрь водяного контура.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Мне нужно другое напряжение (например, 220 вместо 380). Вы сделаете?
Да, сделаем. Для этого укажите нужное напряжение и мощность, а также тип сети (однофазная или трехфазная).
Подойдет ли этот нагреватель в мой бак с креплением на резьбу?
Этот нагреватель поставляется с одним стержнем и проводом, без резьбового фитинга. Если нужно крепление на резьбу, укажите диаметр и шаг резьбы, сделаем с переходником.
Можно сделать такую же длину корпуса, но с другим материалом (например, из титана)?
Да, сделаем из другого материала. Для этого сообщите среду (химический состав, температура) и нужный материал.
У меня старый нагреватель с двумя выводами, а у вас один. Вы можете сделать с двумя стержнями?
Да, сделаем с двумя контактными стержнями. Для этого пришлите фото и размеры расположения выводов на старой детали.
