Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 180 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
1 кВт, 220 В и 180 мм: что известно, а что нужно уточнить

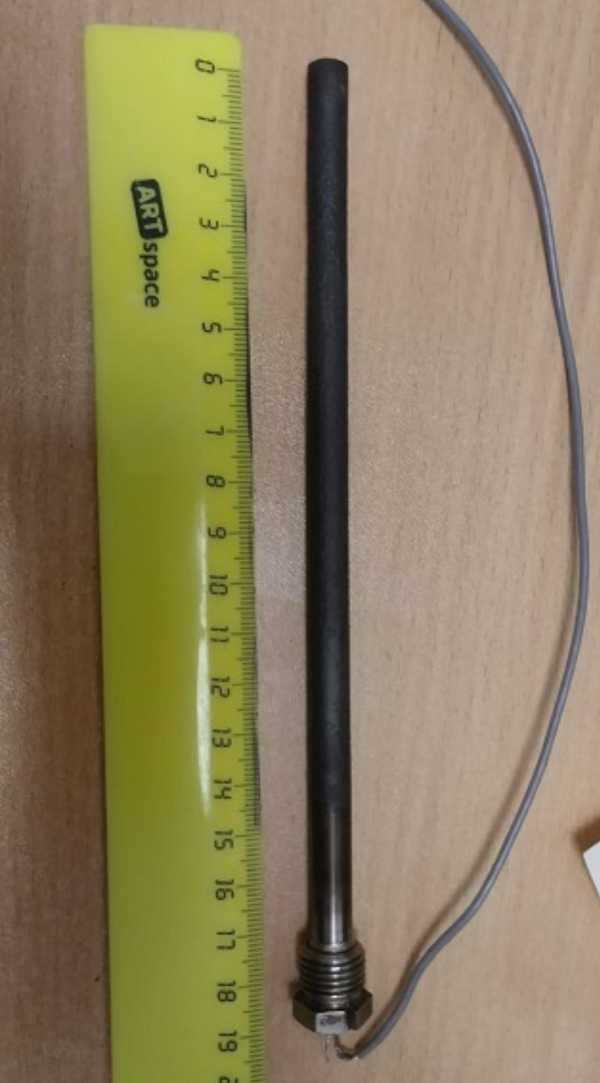

Из названия известны: воздушный ТЭН, мощность 1 кВт, напряжение 220 В, длина 180 мм, диаметр оболочки 8 мм и резьба 1/4. Расчётные значения: ток 4,55 А, сопротивление в рабочем режиме 48,4 Ом.
- По названию нельзя определить, что именно означает длина 180 мм: размер прямого участка или развёрнутую длину.
- Для изготовления не хватает чертежа формы, расположения крепления и параметров выводов.
Резьба 1/4: уточните крепёж и посадку
Резьба 1/4 указана в названии, но из него неясны тип штуцера, его положение и размеры сопрягаемых деталей. Не подменяйте эти данные предположением о гайке или фланце.
Пришлите чертёж места установки или образец. Если нужен другой штуцер, по заказу меняем крепление по чертежу, эскизу, образцу.
Для совпадения с посадочным местом нужны не только обозначение резьбы, но и схема крепления.
Воздушный ТЭН: материал оболочки зависит от среды
В названии указано применение для воздуха, но не указано, будет ли воздух неподвижным или циркулирующим. Материал оболочки по названию определить нельзя.
В каталогах у производителей встречаются разные исполнения для воздуха и газов. ТЭН для воды или масла нельзя подбирать только по совпадению мощности и напряжения: назначение и материал нужно сверить с условиями установки.
Не используйте изделие в другой среде без подтверждения совместимости исполнения.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Гибка ТЭНа 8 мм: передайте форму на эскизе
Для повторения формы приложите чертёж, эскиз или образец. На эскизе отметьте прямые участки, места изгибов, крепление и габариты, необходимые для установки.
- Покажите форму целиком, включая выводы и участок крепления.
- Укажите радиусы изгибов или дайте размеры, по которым можно однозначно восстановить контур.
- Отдельно подпишите, что означает размер 180 мм.
Форма и положение крепления должны быть понятны до изготовления.
Что прислать для ТЭНа 1 кВт
- Чертёж, эскиз или образец.
- Размеры места установки и схему крепления.
- Пояснение, как измерены 180 мм.
- Условия работы: какая именно воздушная среда и есть ли циркуляция.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, а также в накопительных водонагревателях. В парогенераторе нагреватель находится в бойлере - отдельной ёмкости для воды, соединённой шлангом с утюгом. В накопительном водонагревателе элемент устанавливается в баке через резьбовую втулку.
Вопросы
Можно ли сделать другую резьбу штуцера?
По заказу меняем крепление по чертежу, эскизу, образцу. Укажите нужную резьбу и покажите посадочное место.
Можно ли поставить ТЭН в другую среду?
Не следует считать воздушное исполнение подходящим для воды или масла. Совместимость нужно подтвердить по среде и условиям работы.
Можно ли сделать ТЭН на другое напряжение?
По заказу меняем параметры по чертежу, эскизу, образцу. Укажите требуемое напряжение при запросе.
Как измерить развёрнутую длину?
Измерьте длину трубки по её осевой линии от одного конца до другого, включая изгибы. Не подменяйте её габаритной длиной детали.
