Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

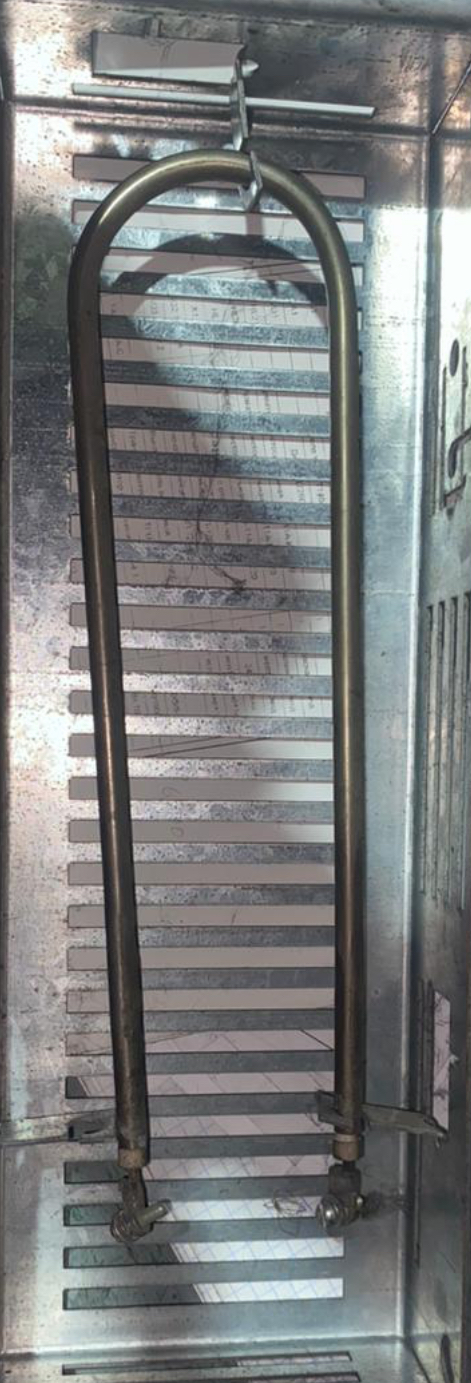

Что мы знаем по маркировке ТЭН-55-3-7,4/0,61 220 600 Вт
Из названия видим: мощность 600 Вт (0,6 кВт), напряжение 220 В, и несколько цифр без расшифровки - 55, 3, 7,4/0,61.
По ГОСТ 13268-88 в маркировку закладывают развёрнутую длину, диаметр оболочки, длину контактного стержня, код среды - но здесь буквенного кода среды и точных обозначений длины/диаметра нет.
Без документации на этот артикул мы не можем точно сказать, что означают эти цифры.
- Известно: напряжение 220 В, мощность 0,6 кВт.
- Не хватает: развёрнутая длина, диаметр оболочки, длина контактных стержней, код нагреваемой среды, тип крепления.
Если у вас есть старый нагреватель или чертёж - мы сделаем точно такой же. Без образца или эскиза подобрать замену по неполной маркировке рискованно.
Крепление: штуцер, гайка, фланец, межосевое
По маркировке тип крепления не указан. У производителей одиночные ТЭН могут оснащаться:
- Штуцером (резьбовым ниппелем),
- Гайкой с прокладкой,
- Фланцем (круглым или треугольным),
- Без крепления (просто гладкая трубка).
Не пытайтесь угадать крепление по внешнему виду старого ТЭН - резьба и межосевые расстояния могут отличаться на десятые доли миллиметра.
Мы делаем любое крепление по чертежу, эскизу или образцу. По заказу меняем резьбу штуцера и межосевое расстояние фланца.
Среда и материал оболочки: вода, воздух, масло
Маркировка не содержит буквенного кода среды (X, J, P, Z, S, T и др. по ГОСТ 13268-88).
От среды зависят материал оболочки и предельная мощность на квадратный сантиметр:
- Вода и слабые растворы: медь, латунь, нержавеющая сталь (коды X, J, P).
- Воздух спокойный до 450°C: углеродистая сталь (код S), выше 450°C - нержавеющая жаропрочная (код T).
- Масла и жиры: углеродистая сталь (код Z), предельная мощность 3,0 Вт/см².
По заказу изготавливаем для любой из этих сред. Если не знаете среду - пришлите образец, мы определим по внешним признакам (нагар, коррозия, цвет оболочки).
У одиночных ТЭН для воды и масла разная предельная мощность: 9,0 - 15,0 Вт/см² против 3,0 Вт/см² - перепутать среду значит риск перегрева и пробоя.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, U-образным, W-образным, с одним или несколькими изгибами.
По ГОСТ контактные стержни должны находиться на прямом участке - не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм.
Как передать форму:
- Пришлите образец (старый нагреватель) - мы снимем все размеры и повторим гибку.
- Начертите эскиз от руки - укажите расстояния между осями, радиусы изгибов, длину прямых участков.
- Приложите чертёж с размерами в миллиметрах и радиусом гибки (обычно 2 - 3 диаметра трубки).
Радиус изгиба влияет на активную длину и мощность - его нельзя менять без пересчёта спирали.
Что прислать
Для точного изготовления достаточно одного из трёх вариантов:
- Образец ТЭН (можно нерабочий, без видимых повреждений трубки).
- Чертёж с указанием: развёрнутая длина, диаметр оболочки, длина контактных стержней, расстояние между осями (если U-образный), радиус гибки, тип крепления (резьба, фланец), напряжение и мощность.
- Эскиз от руки с фотографией и главными размерами (общая длина, расстояние до первого изгиба, межосевое).
По заказу меняем напряжение, мощность, длину стержней и материал оболочки - но только если вы укажете новые параметры в заявке.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец. Также нагреватель используется в проточных водонагревателях, где он размещается в цилиндрической камере нагрева внутри корпуса. Кроме того, элемент встречается в стиральных машинах, где закрепляется снизу бака через резиновую манжету.
Вопросы
Можно ли сделать на другое напряжение, например 380 В?
Да, по заказу меняем напряжение - пересчитываем спираль под 380 В или другое значение из стандартного ряда (12, 24, 36, 42, 48, 60, 127, 220, 380 В по ГОСТ). Мощность останется той же или изменится по вашему требованию.
Можно ли поставить этот ТЭН в другую среду (например, в масло вместо воды)?
Только после замены материала оболочки и пересчёта удельной мощности. Для масла нужна углеродистая сталь и мощность не более 3,0 Вт/см² - если ставить водяной ТЭН в масло, он перегреется и выйдет из строя.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу на любую - метрическую, дюймовую, трубную. Укажите тип и шаг резьбы, или пришлите гайку/штуцер для подбора.
Как измерить развёрнутую длину, если ТЭН изогнут?
Разверните мысленно ТЭН в прямую линию: измерьте длину каждого прямого участка и длину дуг по средней линии трубки (радиус × угол в радианах), сложите все отрезки. Либо пришлите образец - мы измерим на гибочном шаблоне.
