Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

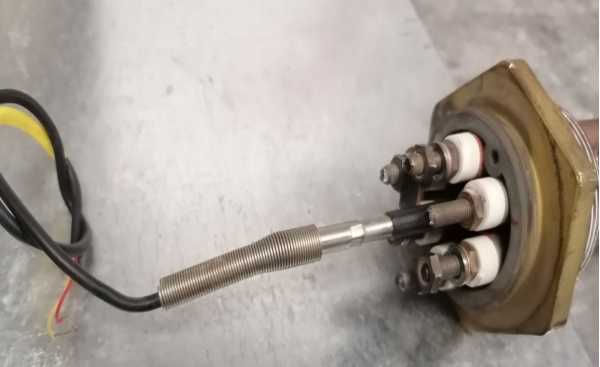

Из маркировки RICA 5343338 230/400V 10 kW ясно: это ТЭН на 10 кВт с напряжением 400 В (расчётный ток 25 А, сопротивление 16 Ом). Надпись 230/400V указывает, что элемент может работать при 230 В (тогда мощность будет ниже). Для точного изготовления не хватает геометрии: длина, диаметр трубки, форма изгиба, тип выводов (одно- или двухконцевой), материал оболочки, способ крепления и среда нагрева. Все эти параметры задаются чертежом или образцом.
Главный параметр - мощность 10 кВт при 400 В, ток 25 А, сопротивление 16 Ом. Остальное определяет конструкция.
Форма и гибка: как передать форму и радиус
Трубчатый нагреватель может быть прямым, U-образным, W-образным, спиральным - по каталогам производителей встречаются разные конфигурации. Радиус изгиба зависит от диаметра оболочки (у производителей типовые диаметры от 6,5 до 16 мм по ГОСТ 13268-88). Чтобы повторить форму, пришлите:
- Эскиз с размерами (общая длина, длина активной части, радиусы изгибов, расположение контактных стержней);
- Или старый образец (даже без маркировки);
- Или фото с линейкой и описание.
Подключение на напряжение 400 В и ток 25 А
Расчётные данные: напряжение 400 В, ток 25 А, сопротивление 16 Ом. Для одиночного ТЭН на 400 В подключение обычно выполняется между двумя фазами трёхфазной сети (линейное напряжение). Если ТЭН будет работать от 230 В, мощность упадёт примерно до 3,3 кВт (расчёт по закону Ома). Уточните схему подключения в вашем оборудовании.
Не подключайте ТЭН на 230 В, если нужна полная мощность 10 кВт - при 230 В ток будет около 14 А, а выделяемая мощность втрое меньше.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. Возможные варианты:
- Резьбовой штуцер (например, M14, M16, M18 - уточняется по образцу);
- Гайка с шайбой;
- Фланец с межосевым расстоянием (задаётся чертежом);
- Без крепления (вставной вариант).
По заказу меняем тип резьбы, размер фланца или добавляем гайку. Для точного повторения пришлите размеры крепёжной части.
Что прислать для изготовления
Чтобы сделать ТЭН по вашему заказу, нужна одна из трёх вещей:
- Чертёж с габаритами: общая длина, длина активной зоны, диаметр трубки, радиусы изгибов, длина контактных стержней, тип и размер крепления.
- Старый образец - даже без маркировки; мы снимем размеры и параметры.
- Фото с линейкой и описание: форма, резьба, среда нагрева (вода, масло, воздух и т.д.). Всё делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлерах нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях элемент находится в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу - измеряем геометрию, сопротивление, тип крепления и изготавливаем точную копию.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу на подходящую (например, с M14 на M18 или на дюймовую).
Можно ли нержавейку?
Да, изготавливаем из нержавеющей стали - укажите это в заказе вместе с чертежом.
Можно ли поставить в другую среду?
Да, но нужно указать среду (вода, масло, воздух, щёлочь) - от неё зависит материал оболочки и предельная удельная мощность по ГОСТ.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
