Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить геометрию ТЭНа тепловой завесы Балу
- Сравните форму изгиба и общую геометрию корпуса. Важна повторяемость контура.
- Проверьте количество и расположение крепёжных отверстий или тип хомута, если он есть.
- Уточните тип и положение выводов: резьбовые шпильки, плоские клеммы, их диаметр и расстояние между ними.

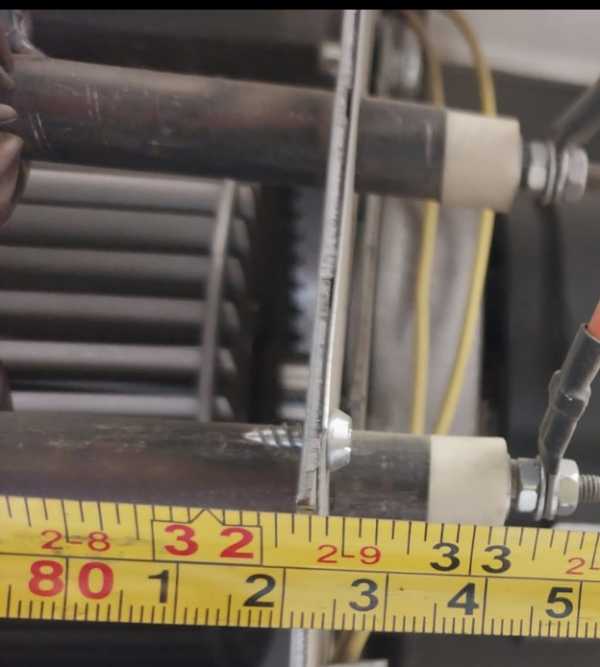

- Измерьте длину трубки от края до края, включая зону нагрева.
- Сверьте номинальное напряжение и мощность, указанные на маркировке старой детали или в документации на тепловую завесу.
Пришлите фото старого ТЭНа для завесы Балу
- Чёткие фото старого нагревателя с трёх ракурсов: вид спереди, сбоку, сверху.
- Фото места установки и тип тепловой завесы (модель, если известна).
- Замер длины трубки по осям и расстояния между осями креплений.
- Указание напряжения, мощности, если они читаются на корпусе или в паспорте завесы.
- Если на старом ТЭНе есть остатки маркировки (буквы, цифры), сфотографируйте их крупно.
Изменим длину трубки или мощность для Балу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, а также материал оболочки под агрессивную среду или повышенную температуру. Подбираем другой тип крепления (хомут, фланец, резьбу) при наличии эскиза.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в воздушно-тепловых завесах. Нагреватель располагается в воздуховодном коробе корпуса завесы перед выходными жалюзи. Также они используются в накопительных водонагревателях, где устанавливаются в баке через боковой или нижний фланец, и в проточных водонагревателях, где находятся в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Можно ли сделать ТЭН на другое напряжение, чем было на старой детали?
Да, сделаем. Приложите к заказу желаемое напряжение и мощность, а также фото и размеры старого нагревателя.
Как быть, если у старого ТЭНа другая длина трубки?
Да, сделаем нужную длину. Пришлите точные замеры длины и расстояния между креплениями по образцу.
Можно ли заменить материал оболочки, если старая деталь прогорела от агрессивной среды?
Да, сделаем из коррозионностойкого материала по вашему запросу. Укажите среду эксплуатации и приложите фото старого ТЭНа.
Подойдёт ли этот ТЭН, если у меня другое крепление (не хомут, а фланец)?
Да, изготовим с нужным типом крепления. Пришлите чертёж или фото посадочного места и старого крепежа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
