Диаметр и ширина хомутового нагревателя: что измерить
Снимите внутренний диаметр по цилиндру или соплу, на которое устанавливается нагреватель. Укажите ширину и место, где должны находиться выводы.
- Измерьте диаметр посадочной поверхности.
- Запишите ширину нагревателя.
- Отметьте расположение выводов относительно оборудования.
В заявке нужен размер посадки, а не наружный диаметр детали.

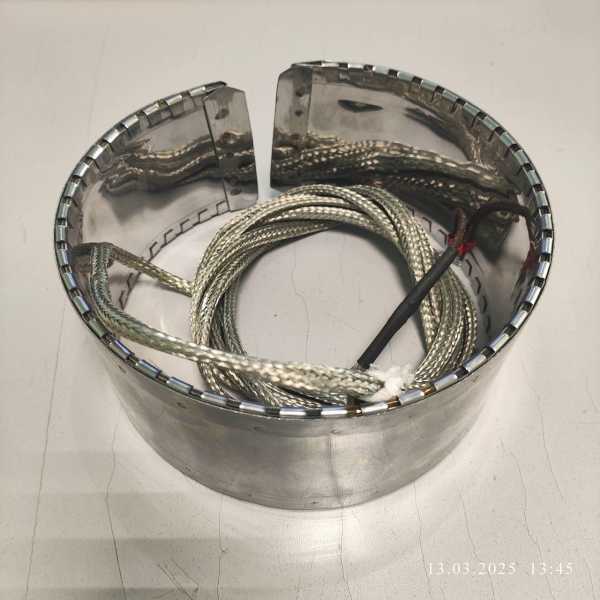

Разъёмный хомут: когда нужны 2 половины
Разъёмный вариант удобен, если цельное кольцо нельзя надеть на деталь со свободного края. У производителей встречаются хомутовые нагреватели из двух полуколец.
2 половины позволяют установить нагреватель вокруг цилиндра или сопла без снятия детали.
Прилегание хомутового нагревателя: зазор и затяжка
Хомут передаёт тепло детали при контакте с её поверхностью. Зазор и неплотная посадка мешают передаче тепла. Стяжку затягивают так, чтобы нагреватель прилегал, но не перетягивали.
Не используйте чрезмерную затяжку, чтобы компенсировать зазор.
Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоПеретяжка и перегрев выводов: почему хомут прогорает
На работу хомутового нагревателя влияют посадка, мощность и рабочая температура. Перетяжка может повредить корпус или изоляцию, а неплотное прилегание нарушает передачу тепла. Перегрев в зоне выводов может повредить их изоляцию.
Заявка на хомутовый нагреватель: какие данные приложить
Укажите:
- Внутренний диаметр по цилиндру или соплу;
- Ширину;
- Расположение выводов;
- Цельный или разъёмный вариант;
- Условия установки и работы.
Делаем по чертежу, эскизу, образцу. По заказу меняем ширину.
Где применяют хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где они закреплены снаружи на цилиндре экструдера. Также их используют в маслонагревателях баков силовых трансформаторов, устанавливая снаружи на баке. В оборудовании для нефтепродуктов хомутовый нагреватель монтируют снаружи на корпусе ёмкости или трубопровода.
Вопросы
Сколько служит хомут при перегреве?
Срок зависит от рабочей температуры, мощности и режима эксплуатации. Без этих данных срок определить нельзя.
Можно ли сделать выводы проводом в оплётке?
Укажите требование к оплётке и температуру в зоне выводов в заявке.
Можно ли сделать разъёмный хомут из двух половин?
Да, укажите разъёмное исполнение в заявке.
Можно ли сделать хомут шире или уже?
По заказу меняем ширину.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
