Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭН U-образный нержавеющий для розжига щепы с резьбовыми выводами
- Сверьте форму. У этой модели оболочка изогнута буквой U. Два прямых участка переходят в дугу.
- Проверьте крепление. Выводы выполнены в виде резьбовых стержней. У вашей старой детали такие же шпильки с резьбой или другой тип контактов?
- Сравните расположение выводов. У этого U образного ТЭН оба контактных стержня находятся на одном торце (смотрят в одну сторону).
- Уточните длину по чертежу. В названии указан типоразмер. Сверьте общую длину L, базу B и диаметр трубки D с вашим образцом.
- Согласуйте среду и мощность. ТЭН с нержавеющей оболочкой для розжига щепы. Убедитесь, что ваше оборудование рассчитано на такое же напряжение и потребляемую мощность.
Фото старого U-образного ТЭН для розжига щепы с двух сторон
- Фото старого ТЭН с двух сторон (общий вид и крупно выводы).

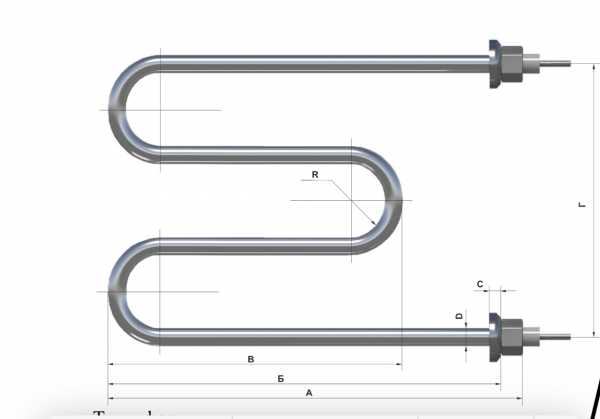

- Чертёж или эскиз с размерами: общая длина L, база B, радиус изгиба R, диаметр трубки D, длина контактных стержней.
- Укажите рабочее напряжение (вольты) и нужную мощность (ватты).
- Сообщите тип среды, в которой работает нагреватель (сухой воздух, дым, пар).
- Если ТЭН крепится через фланец или гайку, приложите фото узла крепления и его размеры.
Изготовим U-образный ТЭН с изменением длины прямых участков и радиуса изгиба
Делаем по образцу, фото, чертежу. По заказу меняем длину прямых участков, радиус изгиба, длину контактных стержней. Также можем изменить материал оболочки под агрессивную среду.
Куда ставят ТЭН для розжига щепы для копчения пищевых продуктов
Такие нагреватели ставят в оборудование для копчения, где используется нагрев воздуха или поверхностей. В коптильных шкафах и дымогенераторах нагреватель располагается в зоне подачи воздуха или рядом с камерой для щепы, чтобы обеспечить тление древесины и образование дыма.
Вопросы
У меня оригинал на 220 В, а нужно подключение на 380 В. Вы сделаете?
Да, сделаем. Для пересчёта мощности укажите напряжение и требуемые ватты.
Можно ли сделать такие же выводы, но не резьбовые, а под клемму?
Да, сделаем. Пришлите фото или чертёж типа контакта, который вам нужен.
На старом ТЭН трубка была длиннее на 20 мм. Вы сможете повторить эту длину?
Да, сделаем по вашему образцу или чертежу с нужной длиной L.
Среда влажная, нужен не нержавейка, а другое покрытие.
Да, сделаем. При заказе укажите тип среды (вода, щелочь, кислота) и материал оболочки, который вам подходит.
