Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия «ТЭН SCAX Scandymet 3 фаз 400 вольт 1* 12 кВт» мы знаем:
- Тип: одиночный трубчатый электронагреватель
- Напряжение: 400 В (трёхфазное)
- Мощность: 12 кВт
- Схема подключения: одна секция на три фазы (треугольник)
Для изготовления по образцу не хватает:
- Развёрнутой длины трубки и формы гибки
- Длины холодных зон и контактных стержней
- Диаметра оболочки и материала трубки
- Типа резьбы штуцера (если нужен)
- Кода нагреваемой среды (вода, масло, воздух)
Без этих размеров и среды нельзя определить материал оболочки и удельную мощность. Только по мощности и напряжению ТЭН не изготовить.
Проверка мультиметром: какое сопротивление ждать
Рабочее сопротивление спирали этого ТЭН (при рабочей температуре) - 13,3 Ом. Этот расчёт получен из мощности 12 кВт и напряжения 400 В.
В холодном состоянии сопротивление будет ниже на 10-15%. Не пугайтесь, если мультиметр покажет 11-12 Ом.
13,3 Ом - эта цифра для проверки целостности спирали. Если прибор показывает «0» или «бесконечность» - ТЭН неисправен.
Также проверьте сопротивление изоляции между любым контактом и оболочкой. У производителей норма для исправного нагревателя - не менее 0,5 МОм (на заводе - от 50 МОм).
Среда и материал оболочки: вода, воздух, масло
В названии этого ТЭН нет кода среды. Материал трубки и максимальную мощность на сантиметр длины выбирают по среде:
- Вода (код X, J, P) - медь, латунь или нержавеющая сталь. Удельная мощность до 9-15 Вт/см²
- Масло, жиры (код Z) - углеродистая сталь. Удельная мощность до 3,0 Вт/см²
- Неподвижный воздух (код S, T) - сталь. До 2,2-5,0 Вт/см²
Если поставить водяной ТЭН в масло, он перегреется и выйдет из строя за часы. Среда и материал должны совпадать.
По заказу меняем материал оболочки под вашу среду, если прислали образец или чертёж.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы изготовить точную копию, снимите три параметра:
- Развёрнутая длина - распрямите трубку мысленно (или измерьте кусок шнура, уложенный по форме). Запишите общую длину от кончика до кончика стержней. По ГОСТ у производителей допуск: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - длина участка от конца трубки до начала спирали. Измерьте расстояние от торца оболочки до места, где трубка не греет. Стандартные длины по каталогам: 40, 65, 100, 125, 160 мм.
- Форма после гибки - сфотографируйте ТЭН с линейкой рядом. Нарисуйте эскиз с расстояниями между осями, радиусами изгибов и углами.
Важно: контактный стержень должен заканчиваться на прямом участке - не ближе 20 мм от начала изгиба для диаметров 10-16 мм.
Что прислать
Для заказа достаточно одного из трёх вариантов:
- Чертёж с размерами, формой, диаметром и материалом
- Эскиз от руки с цифрами
- Старый ТЭН (образец) - делаем по нему точную копию
Укажите среду (вода, масло, воздух) и желаемое напряжение. Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, длину стержня и материал оболочки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и парогенераторах. В бойлере нагреватель монтируется в бак через боковой или нижний фланец, в проточном водонагревателе размещается внутри цилиндрической камеры на пути воды, а в парогенераторе находится в отдельной ёмкости для воды.
Вопросы

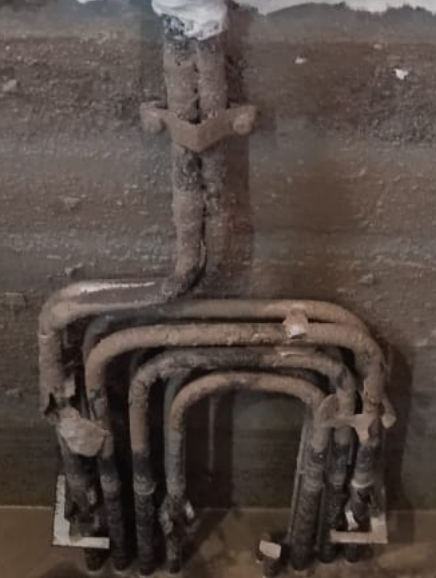

Можно ли сделать ТЭН по старому образцу без маркировки?
Да, делаем по образцу. Пришлите старый нагреватель - снимим все размеры, определим материал и изготовим копию.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите гибкий шнур, уложите его точно по форме трубки от одного конца до другого, затем распрямите и измерьте рулеткой.
Можно ли поставить этот ТЭН в другую среду?
Нет, без пересчёта материала и удельной мощности - нельзя. По заказу меняем оболочку под новую среду, если сообщите её.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу и тип штуцера. Укажите нужный размер при заказе.
