Тэн водяной, 220В, 1.5 кВт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что мы знаем о ТЭН 220В 1.5 кВт сразу, и что придётся измерить

Из названия видно: это водяной ТЭН, рассчитан на 220 В, потребляет 1.5 кВт. Этого достаточно, чтобы понять электрическую часть, но не геометрию. Для изготовления такого же не хватает размеров: диаметр трубки, длина, форма изгиба, тип крепления, материал оболочки. Эти данные снимают со старого ТЭН или чертежа.

Инженерная заметка

Главная цифра: мощность 1.5 кВт, напряжение 220 В.

Питание 220 В: ток 6.82 А и что это значит

Для сети 220 В ток этого ТЭН в рабочем режиме составит 6.82 А. Расчёт сделан по мощности и напряжению. Этот ток нужно учитывать при выборе проводов и автомата. У производителей ТЭН на 220 В обычно подключают к бытовой сети, но для промышленных объектов схему уточняют отдельно.

Напряжение: 220 В
Ток: 6.82 А
Мощность: 1.5 кВт

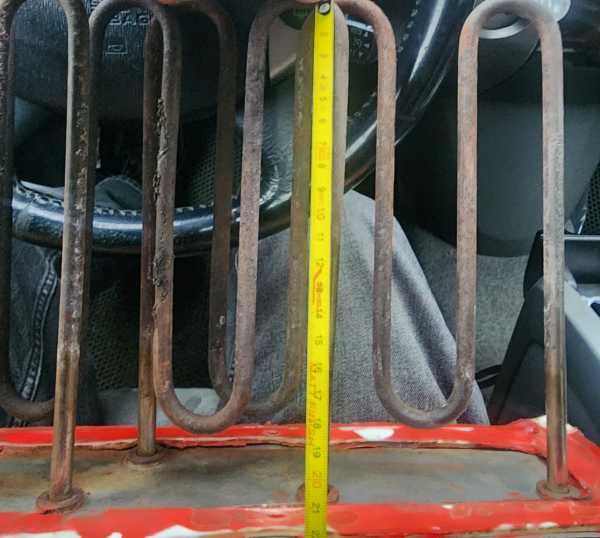

Снимаем мерки со старого ТЭН: длина, холодные зоны, форма

Чтобы мы сделали ТЭН по вашему образцу, нужно снять с него точные размеры. Вот что важно:

Развёрнутая длина. Распрямите старый ТЭН, если он гнутый, и измерьте длину трубки по средней линии. У производителей в каталогах развёрнутая длина одиночного ТЭН бывает от 250 до 6300 мм, но нам нужна ваша.
Холодные зоны. Это участки на концах, где нет нагрева, там выходят контактные стержни. Измерьте длину стержня, который выступает из трубки, и расстояние от торца трубки до начала изгиба.
Форма после гибки. Сфотографируйте ТЭН сбоку и сверху, положите на бумагу и обведите контур. Отметьте межосевые расстояния, радиусы изгибов, направление концов.
Диаметр оболочки. Измерьте штангенциркулем. У производителей встречаются диаметры 6.5, 8, 8.5, 9.5, 10, 13, 16 мм.
Крепление. Если есть резьба или фланец, укажите его размеры.

Инженерная заметка

Самое главное в размере ТЭН это развёрнутая длина и форма, от них зависит, встанет ли он в вашу ёмкость.

Важно

Не измеряйте ТЭН, включённый в сеть. Дайте ему остыть.

Проверка мультиметром: ищем 32.3 Ом

Перед тем как снимать размеры, проверьте ТЭН мультиметром. Сопротивление рабочего элемента этого ТЭН по расчёту 32.3 Ом. Приложите щупы к контактным стержням. Если прибор показывает около 32 Ом, спираль цела. Если ноль или бесконечность, ТЭН сгорел, но размеры всё равно можно снять.

Также проверьте изоляцию: один щуп на стержень, второй на оболочку. У производителей сопротивление изоляции должно быть не менее 0.5 МОм. Если оно меньше, ТЭН нельзя включать без просушки.

Сопротивление 32.3 Ом это главная цифра для проверки спирали.

Что отправить, чтобы мы начали делать

Чтобы мы сделали ТЭН по вашему образцу, пришлите:

Фотографии старого ТЭН с разных сторон;
Чертёж или эскиз с размерами, если он есть;
Диаметр оболочки, длину, форму;
Маркировку или шильдик, если сохранились;
Фото места установки.

Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, мощность, напряжение, длину, форму. Например, для агрессивной среды можем поставить нержавеющую сталь.

Важно

Если старого ТЭН нет, но есть только посадочное место, пришлите фото и размеры установочного отверстия.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных и посудомоечных машинах такие нагреватели закрепляются снизу бака через резиновую манжету или встраиваются в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину?

Распрямите ТЭН, если он гнутый, и измерьте длину трубки рулеткой по средней линии. Если не хотите распрямлять, оберните трубку по контуру гибкой проволокой, затем измерьте её.

Можно ли поставить в другую среду?

Этот ТЭН водяной, для другой среды нужен другой материал оболочки и мощность. По заказу меняем материал, но нужно знать среду, температуру и состав.

Можно ли на другое напряжение?

Мощность зависит от напряжения. Этот ТЭН на 220 В, при другом напряжении мощность будет другой. По заказу пересчитываем спираль на нужное напряжение.

Можно ли нержавейку?

Да, по заказу делаем ТЭН с оболочкой из нержавеющей стали. Это подходит для агрессивных сред, но нужно уточнить условия.
