Разбираем блок: из чего он состоит и как это проверить

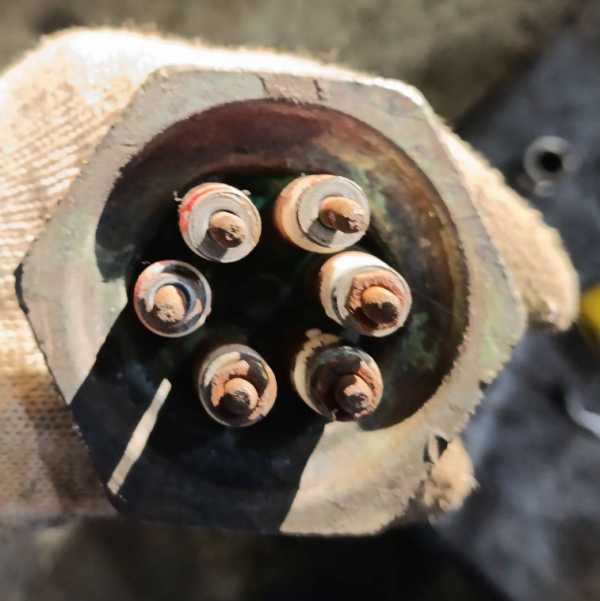

Блок ТЭН - это несколько трубчатых нагревателей (ТЭНов), герметично запрессованных в один присоединительный элемент - резьбовую пробку или фланец. По названию «Блок Тэн» это ТЭНБ (трубчатый электронагреватель блочный). Внутри блока ТЭНы соединены шинами по схеме «звезда» (для 220 В) или «треугольник» (для 380 В).
Если на старом блоке нет маркировки, посмотрите:
- Количество ТЭНов (обычно 3)
- Размер резьбы (G1¼″, G1½″, G2″)
- Материал оболочки: буква «Ч» - углеродистая сталь, «НЧ» - нержавейка 08Х18Н10Т
- Суммарную мощность (кВт) и напряжение (220/380 В)
Все ТЭНы в блоке - стандартные, диаметр трубки 10 мм, резьбовые выводы М4 под гайку.
Термостат: нужен ли он и где его искать
В обычный блок ТЭНБ термостат не встроен - управление идёт от внешнего пульта котла или реле. Если вам нужен автоматический подогрев с регулировкой температуры, заказывайте ТЭНБР - блок со встроенным механическим термостатом.
У ТЭНБР термостат находится в отдельном корпусе управления, закреплённом на блоке. Диапазон регулировки 0…85°C, гистерезис 2…3°C. Такие блоки выпускаются только на резьбу G1¼″, мощности 3/4/5 кВт, 220 В.
ТЭНБР - готовый узел для резервного подогрева в твердотопливных котлах. Включается автоматически, когда котёл остывает.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Что нужно прислать, чтобы мы сделали точный блок
Для изготовления или подбора блока ТЭН отправьте:
- Чертёж или эскиз посадочного места (резьба, расстояние до стенок ёмкости)
- Образец старого блока (если есть)
- Параметры: присоединительная резьба (G1¼″, G1½″ или G2″), количество ТЭНов, суммарная мощность (кВт), напряжение (220/380 В), материал оболочки (Ч - сталь, НЧ - нержавейка)
Делаем по чертежу, эскизу, образцу. По заказу меняем материал, мощность, схему соединения.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы для догрева или в качестве ТЭН-вставки: блок устанавливается в штатную бобышку котла или в обвязку. Также они используются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. В ваннах длительной пастеризации молока блок ТЭН монтируется в водяную рубашку и нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли заменить один ТЭН в блоке, не меняя весь блок?
Да, одиночный ТЭН можно заменить. Главное - сверить диаметр трубки (10 мм), длину, мощность и материал. Если нет точных данных, пришлите старый ТЭН или эскиз.
Можно ли поставить блок большей мощности в ту же резьбу?
В одну и ту же резьбу (например, G1½″) у производителей выпускаются блоки разной мощности - от 3 до 15 кВт. Но нужно убедиться, что сечение кабеля и автомат выдержат новую нагрузку.
Нужен ли термостат в блоке?
Если блок управляется внешним пультом котла - термостат не нужен. Для автономного подогрева (например, в твердотопливном котле) заказывайте ТЭНБР со встроенным термостатом.
Как подключить блок к 220 В однофазной сети?
Блоки на 220 В подключаются напрямую к однофазной сети через автомат. Если блок рассчитан на 380 В, его можно подключить на 220 В, но мощность снизится в 3 раза - все ТЭНы включатся последовательно или каждый на свою фазу (только если сеть трёхфазная). Для однофазной сети выбирайте блок с напряжением 220 В.
