Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭНБ на 10 кВт: что видно по обозначению

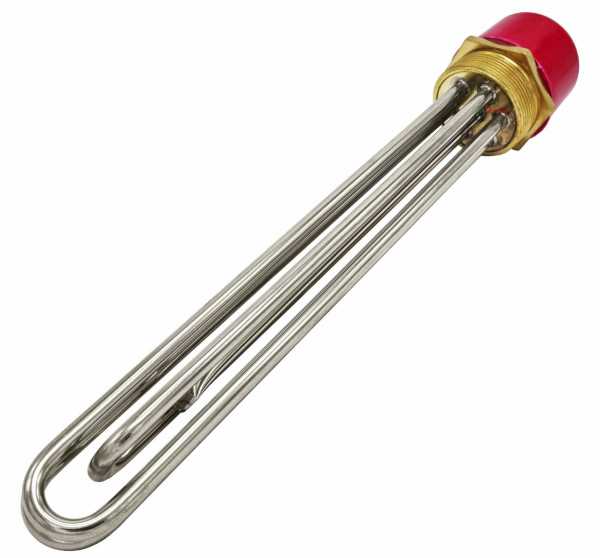

Это трубчатый блочный нагреватель для ГПА-16МГ. У ТЭНБ как типа несколько одиночных ТЭНов собраны в одном присоединительном узле. В названии указаны 10 кВт, 220 В и диапазон −60…+15 °C. Количество элементов и материал трубок по обозначению не определяются.
- При замене сверьте маркировку и подключение со старым блоком.
- Посмотрите на старом блоке форму присоединения, выводы и шильдик.
В обозначении ТЭНБ-10И220-И1 нет данных, позволяющих подтвердить число нагревателей или состав оболочки.
Термостат: встроен ли он в блок
В названии указано ТЭНБ, а не регулируемое исполнение ТЭНБР. Поэтому наличие встроенного термостата для этой позиции не подтверждено. У производителей терморегулятор у регулируемых блоков размещают в отдельном корпусе управления.
Посмотрите схему установки и старый блок: есть ли отдельный корпус управления, датчик и подключённые к нему провода.
Сталь, нержавейка или титан: выбор по среде
Материал трубок этой модели в названии не указан. Его выбирают с учётом рабочей среды, а не только мощности. В каталогах других производителей встречаются оболочки из стали и нержавеющей стали; для солёной воды рассматривают титан.
Не заказывайте замену материала, пока не уточнены среда и условия эксплуатации. По заказу меняем материал, если он согласован для конкретной установки.
Что прислать для подбора
- Фото шильдика старого блока.
- Фото присоединения и выводов питания.
- Маркировку и схему подключения, если они сохранились.
- Название рабочей среды и сведения о сети питания.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей в герметичной оболочке размещается внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Кроме того, нагреватели применяют в промышленных электроводонагревателях и блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно проверить допустимую нагрузку оборудования, питание и соответствие схемы подключения.
Можно ли поставить нержавеющие трубки вместо стальных?
Материал выбирают по рабочей среде. По заказу меняем материал после согласования условий эксплуатации.
Нужен ли термостат в блоке?
Это зависит от системы управления. В названии этой позиции встроенный термостат не указан; проверьте схему установки.
Как подключить блок к однофазной сети 220 В?
Подключайте по схеме на блоке или в документации. По одному значению напряжения нельзя определить распайку выводов, поэтому подключение должен проверить электрик.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
