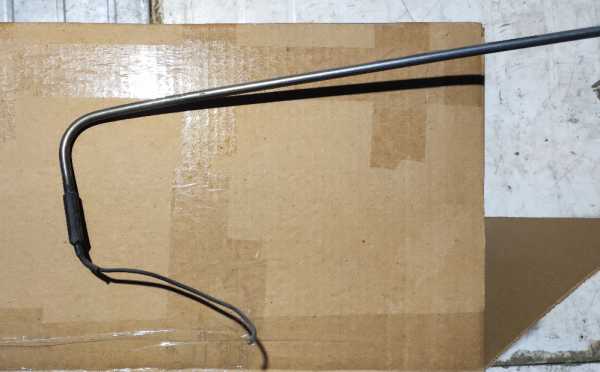

ТЭН оттайки 1650Вт L=3600 Г-образный

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 3600 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,6 кВт; можно меньше или больше, примерно от 990 Вт до 2,3 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывает название: 1650 Вт и 3600 мм

В названии «ТЭН оттайки 1650Вт L=3600 Г-образный» заложены три главных параметра: мощность 1,65 кВт, развёрнутая длина 3600 мм и форма. Для запуска в производство этих данных недостаточно. Потребуются напряжение сети, диаметр трубки, длина холодных зон и точные размеры плеч Г-образной формы.

1,65 кВт и 3600 мм - это основа, но без размеров крепления и гиба изготовление невозможно.

Как снять размеры: от развёртки до холодной зоны

Чтобы мы сделали точную копию, снимите три группы размеров:

Развернутая длина: если ТЭН прямой, измерьте его полностью. Для Г-образного можно сообщить L=3600 из названия, но лучше перепроверить.
Холодные зоны: это длина контактных стержней от торца до начала активной зоны. У производителей стандартные длины A (40 мм), B (65 мм), C (100 мм) по ГОСТ 13268-88.
Форма после гибки: длины полок и радиус гиба.

3600 мм - это длина трубки до гибки, указанная в вашем названии.

Крепление: штуцер, гайка или фланец

Тип крепления зависит от вашего оборудования. Возможные варианты:

Резьбовой штуцер с гайкой (самый частый для оттайки). Укажите диаметр и шаг резьбы.
Фланец (прямоугольный или круглый). Нужны межосевые расстояния отверстий.
Гладкая трубка под хомут.

Важно

По заказу меняем резьбу штуцера и размер фланца. Укажите это в примечании к заказу.

Гибка Г-образной формы: как передать радиус и длины полок

Г-образная форма задается двумя размерами: длиной короткой полки (A) и длинной полки (B), а также внутренним радиусом гиба (R). Мы делаем по чертежу или образцу.

Нарисуйте эскиз от руки с размерами A, B, R.
Или пришлите фото старого ТЭН с рулеткой.
Или отправьте образец курьером.

Инженерная заметка

Радиус гиба влияет на длину холодной зоны, поэтому его точное измерение - важный шаг.

Что прислать для запуска в изготовление

Для точного повторения вашего ТЭН оттайки 1650Вт L=3600 Г-образный подготовьте:

Эскиз с развёрнутой длиной (L=3600) и длинами полок.
Размеры крепления (диаметр штуцера, шаг резьбы, размер фланца).
Длину холодных зон или контактных стержней.
Материал оболочки (сталь, нержавейка) и среду (воздух, вода).
Фото общего вида.

Главный параметр для нас - ваш эскиз с цифрами.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и парогенераторах. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В парогенераторе нагреватель находится в бойлере - отдельной ёмкости для воды.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить ТЭН оттайки в другую среду (масло, воду)?

Нет, ТЭН «оттайки» рассчитан на работу в воздушной среде. У производителей разные коды сред по ГОСТ, мы делаем по чертежу с нужным материалом и кодом среды.

Можно ли заказать другую резьбу штуцера?

Да. По заказу меняем тип и размер резьбы штуцера или тип фланца. Укажите нужные параметры в эскизе.

Как измерить развёрнутую длину, если ТЭН уже согнут?

Развёрнутая длина - это длина трубки, если её выпрямить. Для Г-образного ТЭН сложите длины обеих полок и вычтите радиус гиба. В вашем названии уже указано 3600 мм.

Можно ли сделать такой ТЭН из нержавейки?

Да. Мы используем для оболочки углеродистую сталь, нержавейку, латунь в зависимости от среды и условий работы. Укажите в заказе «нержавеющая сталь».
