Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

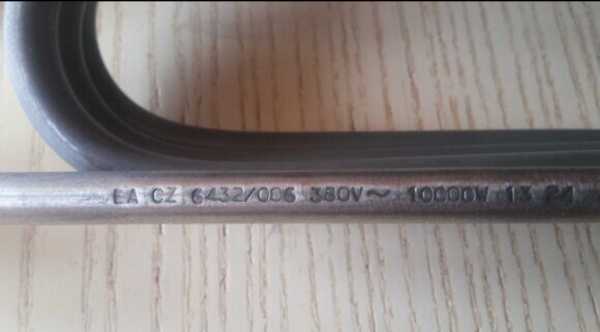

Что скрывается за шифром BA CZ 6432/006
Название говорит только о двух вещах: 10 кВт и 380 В. Ток 26,32 А и сопротивление 14,4 Ом - это расчётные величины, которые подтверждают рабочую точку. Но для изготовления не хватает самого важного: развёрнутой длины, диаметра оболочки, длины контактных стержней, формы изгиба, кода среды и материала. В маркировке нет ни буквы среды (X, J, Z...), ни обозначения формы.
Для точного повторения нам нужен чертёж, эскиз или образец - по одному только шифру восстановить геометрию невозможно.
Подключение: 380 В и ток 26,32 А
Расчётный ток 26,32 А и сопротивление 14,4 Ом - это параметры для сети 380 В. У производителей принято подключать одиночные ТЭН на такое напряжение напрямую к двум фазам или в трёхфазную схему треугольником. Если включить этот ТЭН на 220 В, мощность упадёт примерно втрое - он будет греться слабо.
Не подавайте напряжение выше 380 В - спираль перегорит из-за превышения тока.
Форма: как снять размеры для гибки
Форма может быть любой - U, W, спираль, змейка, прямая. Чтобы мы её повторили, достаточно трёх шагов:
- Измерьте развёрнутую длину трубки по наружной стороне (от одного контактного стержня до другого по оси трубки).
- Укажите диаметр оболочки (если сохранился кусочек - измерьте штангенциркулем).
- Нарисуйте от руки эскиз с расстояниями между осями и радиусами изгибов.
Радиус изгиба должен быть не меньше двух диаметров трубки - иначе спираль внутри может замкнуть на оболочку.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда: вода, воздух или масло - выберите код
Материал оболочки и допустимая мощность на квадратный сантиметр зависят от того, где будет работать ТЭН. В каталогах производителей используют буквенные коды по ГОСТ 13268-88:
- X, J, P - вода (медь, нержавейка, сталь)
- Z - масла и жиры (сталь)
- S, T - неподвижный воздух (сталь)
- O, K - движущийся воздух (сталь или нержавейка)
Ставить ТЭН для воды в масло нельзя - из-за низкой теплоотдачи спираль перегреется и выйдет из строя за минуты. По заказу меняем материал оболочки под вашу среду.
Что прислать
Для запуска в производство достаточно одного из вариантов:
- Чертёж с размерами и указанием среды
- Эскиз от руки с подписанными длинами и радиусами
- Образец старого ТЭН (даже если он сгорел)
- Фото с линейкой рядом с нагревателем
Обязательно напишите, в какой среде будет работать ТЭН (вода, масло, воздух) и какое напряжение подаёте. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, а также в стиральные и посудомоечные машины. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите гибкую рулетку или нитку, повторите изгиб по наружной стороне трубки от одного контактного стержня до другого. Полученную длину измерьте линейкой.
Можно ли использовать этот ТЭН на другое напряжение, например 220 В?
Да, но мощность упадёт пропорционально квадрату напряжения - на 220 В вместо 10 кВт будет около 3,3 кВт. Ток и сопротивление останутся теми же, но нагреватель будет работать в недогруженном режиме.
Можно ли поставить ТЭН, рассчитанный на воду, в масло?
Нет. Удельная мощность для воды выше, чем для масла. В масле спираль перегреется, изоляция разрушится, и ТЭН выйдет из строя. Нужен ТЭН с кодом Z и стальной оболочкой.
Можно ли заказать этот ТЭН в нержавеющей оболочке?
Да, по заказу меняем материал оболочки. Для воды и слабых кислот используем нержавеющую сталь (код J). Сообщите среду, и мы подберём правильный материал.
