Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали
- Сравните форму блока ТЭН с вашей старой деталью: повторяется ли общая конфигурация и количество трубок.
- Проверьте тип и расположение крепёжных элементов (фланец, планка, резьбовая часть).
- Сверьте длину трубчатой части в миллиметрах, указанную в названии, с вашим образцом.
- Убедитесь, что мощность (кВт) и напряжение (В) из названия совпадают с вашими требованиями.
- Посмотрите на выводы: их количество и тип (шпилька, клемма, гибкий кабель) должны быть как у оригинала.
Что прислать для заказа этой детали
- Фото старого блока ТЭН с разных сторон, чтобы были видны форма, крепление и выводы.
- Чертёж или эскиз с размерами, если есть.

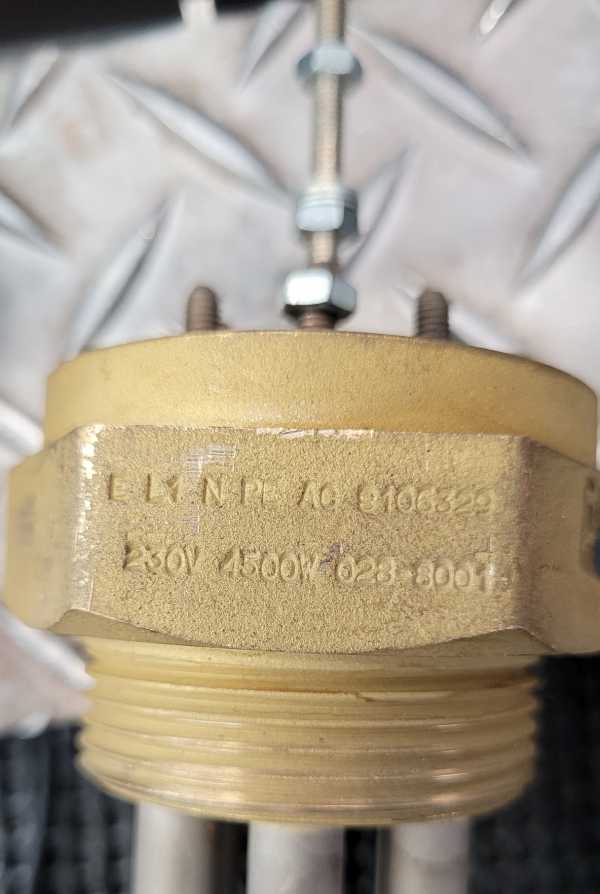

- Маркировку на корпусе или упаковке (любые буквы, цифры, коды без расшифровки).
- Фото места установки или оборудования, если деталь нестандартная.
- Указать рабочую среду (вода, масло, агрессивная жидкость, воздух), если это не следует из названия.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем электрические параметры, длину трубки, тип крепления и материал оболочки под вашу среду. Для изменений пришлите эскиз с новыми размерами или опишите задачу в примечании к заказу.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы и промышленные электрокотлы отопления. В твердотопливном котле блок ТЭН монтируется в штатную бобышку или обвязку для догрева теплоносителя. В промышленном электрокотле блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. Также нагреватель устанавливается в водяной рубашке ванны длительной пастеризации молока, где греет воду, передающую тепло через стенку продукту.
Вопросы
Деталь на 220 В, а у меня сеть на 380 В. Вы сделаете такой же блок на другое напряжение?
Да, сделаем. Пришлите желаемое напряжение, мощность и фото вашей детали.
У меня старая деталь на три шпильки, а в названии указаны клеммы. Можно заказать с креплением как у меня?
Да, сделаем с вашим типом крепления. Приложите фото крепёжной части и чертёж с расстояниями.
Мне нужно, чтобы длина трубки была на 50 мм больше, чем указано. Это возможно?
Да, сделаем по вашим размерам. Пришлите эскиз с новой длиной или укажите её в примечании.
Деталь для воды, а у меня агрессивная среда. Выпускаете ли вы такой блок в другом материале?
Да, сделаем в материале, подходящем для вашей среды. Укажите тип среды в заказе или приложите фото старой детали с коррозией.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
