Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

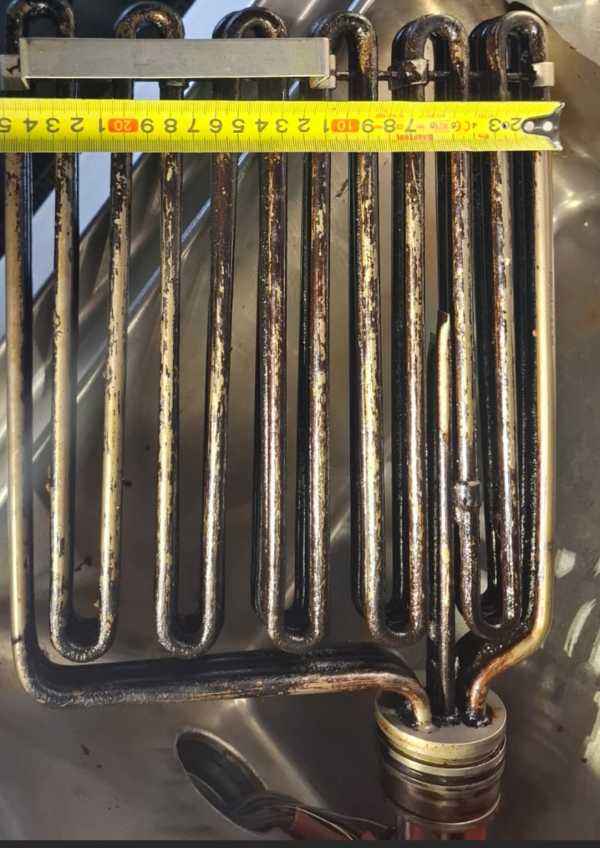

Проверка формы тройного ТЭНа АРАСН на соответствие образцу
- Сравните форму: три трубки объединены в единую конструкцию, как на вашей старой детали.
- Проверьте крепление: отверстия под винты, кронштейны или хомуты должны совпадать по расположению и количеству.
- Посчитайте выводы: у этого нагревателя их шесть (по два на каждую трубку). Концы могут быть шпильками, лепестками или под обжим.
- Измерьте общую длину блока и длину каждой трубки по огибающей линии.
- Уточните мощность: на корпусе старого ТЭН указаны вольты и ватты. Сравните со своим заказом.
Отправка фото тройного ТЭНа АРАСН для изготовления копии
- Фото старой детали с разных ракурсов, чтобы были видны форма, крепления и выводы.
- Чертеж или эскиз с размерами (длина, ширина, межосевое расстояние трубок, диаметр трубки).
- Фото шильдика или маркировки, если она сохранилась (даже частично).
- Укажите, на какое напряжение и мощность рассчитан ваш аппарат (например, 220В или 380В).
- Пришлите фото места установки: так мы проверим, как нагреватель монтируется (через стенку, на раму, внутри бака).
Изменение шага и длины трубок тройного нагревателя АРАСН
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубок, шаг между ними, форму и расположение крепежа, выводов, а также рабочее напряжение и мощность под вашу задачу.
Применение: Нагреватель для фритюра АРАСН
Такие нагреватели ставят во фритюрницах и профессиональных фритюрницах. Нагреватель располагается непосредственно в ёмкости с маслом, часто совмещён с крышкой-блоком управления.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение (например, 380В вместо 220В)?
Да, сделаем. Для этого пришлите маркировку старого ТЭН и напряжение вашей сети.
Подойдёт ли этот нагреватель, если у меня другое крепление (не совпадают отверстия)?
Да, изменим расположение и тип крепежа под вашу раму или стенку. Нужен чертёж или фото посадочного места.
Можно ли увеличить или уменьшить длину трубок?
Да, сделаем по вашим размерам. Приложите эскиз с нужной длиной по огибающей.
Подойдёт ли такой ТЭН для работы в масле или другой среде?
Да, используем материал оболочки, подходящий под вашу среду. Укажите, в чём будет работать нагреватель.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
