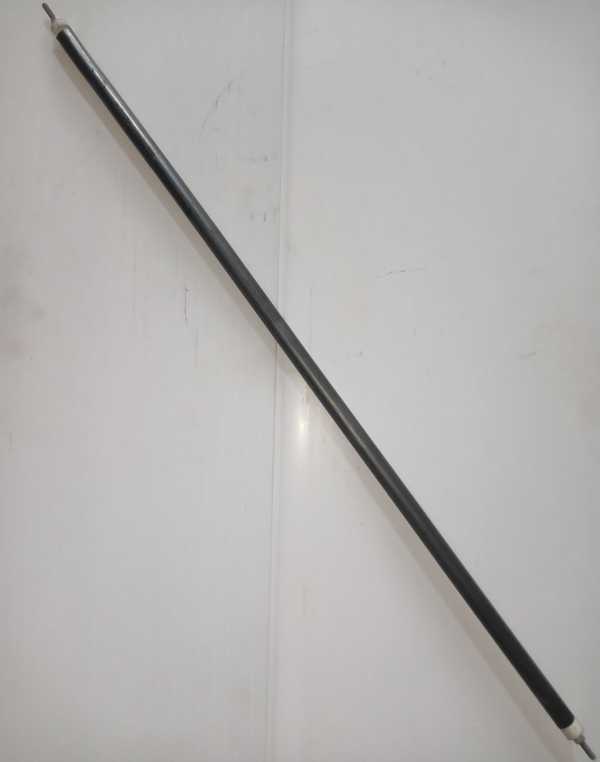

ТЭН воздушный 60 А10/0,32-S-22 ф.1 прямой (320Вт)

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 320 Вт; можно меньше или больше, примерно от 192 Вт до 448 Вт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывает название: расшифровка и что дорисовывать

В названии «ТЭН воздушный 60 А10/0,32-S-22 ф.1 прямой (320Вт)» уже заложены главные параметры:

0,32 кВт - мощность, она совпадает с готовым расчётом
60 - развёрнутая длина 600 мм (по ГОСТ, если первое число - длина в см, то 60 см = 600 мм)
А10 - холодная зона 40 мм (код А по ГОСТ 13268-88) и диаметр оболочки 10 мм
S - среда «воздух/газы спокойные до 450°C» (по ГОСТ, материал оболочки - углеродистая сталь)
22 - скорее всего, напряжение 220 В (у производителей встречается такое сокращение)
Ф.1 - форма прямой (без изгибов)

Чего не хватает для точного изготовления:

Полной развёрнутой длины (указана только как 600 мм, но нужно уточнить - это активная или общая длина?)
Межосевого расстояния крепления (если фланец)
Точных размеров холодных зон на обоих концах (длина контактных стержней и участков без нагрева)
Материала оболочки (по коду S - углеродистая сталь, но нужна ли нержавейка?)
Типа и размеров крепёжного элемента

Инженерная заметка

Из названия можно взять мощность, длину, диаметр, холодную зону и среду. Остальное - со старого образца.

Крепление: штуцер, гайка, фланец - что у этого ТЭН

В названии указано «ф.1 прямой» - у производителей это часто означает фланец формы 1 (прямоугольный или круглый с двумя отверстиями). Но точный тип крепления нужно смотреть на старом нагревателе:

Штуцер - резьбовая втулка на оболочке
Гайка - накидная гайка с уплотнителем
Фланец - пластина с отверстиями под винты

Для этого ТЭН главный параметр - межосевое расстояние (расстояние между центрами крепёжных отверстий). Если фланец нестандартный, его придётся изготовить по образцу.

Важно

Никогда не заказывайте ТЭН только по мощности и длине - без крепежа он может не встать в оборудование.

Как снять размеры со старого ТЭН: пошаговая инструкция

Измерьте развёрнутую длину - от одного кончика контактного стержня до другого, выпрямив трубку (если она гнутая). Запишите в мм.
Найдите холодные зоны - участки от края оболочки до начала активной части (обычно 40 - 100 мм). По ГОСТ длина холодной зоны обозначается буквой: A=40, B=65, C=100 мм и т.д.
Замерьте диаметр оболочки - штангенциркулем (стандартные: 10, 13, 16 мм).
Определите форму после гибки - сфотографируйте старый ТЭН рядом с линейкой, зарисуйте изгибы с радиусами.
Снимите крепление - тип фланца, расстояние между его отверстиями (межосевое), диаметр отверстий.

Развёрнутая длина - самый важный размер. Если ошибётесь на 1 см, ТЭН может не войти в посадочное место.

Форма и гибка: как передать чертёж без маркировки

Этот ТЭН - прямой (форма 1), поэтому гибка не требуется. Но если у вас старый нагреватель гнутый (U-образный, W-образный и т.д.), сделайте так:

Возьмите мягкую проволоку (алюминиевую или медную)
Повторите форму старого ТЭН, сгибая проволоку по его внешней стороне
Положите проволоку на лист бумаги и обведите маркером
Укажите на эскизе радиусы изгибов (измерьте радиус по внутренней стороне изгиба)

Для прямого ТЭН достаточно указать развёрнутую длину 600 мм и длину холодной зоны 40 мм.

Что прислать для заказа

Чтобы мы сделали точную замену, отправьте:

Фото старого ТЭН с линейкой (сбоку и с торца)
Эскиз с размерами: общая длина, активная длина, холодные зоны, диаметр, тип крепления, межосевое
Образец - если есть старый нагреватель, его можно прислать (делаем по образцу)
Чертёж - если есть заводской документ

Инженерная заметка

Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину холодной зоны, напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в аэрогрилях и хлебопечках. В аэрогриле нагреватель расположен в съёмной крышке над вентилятором. В хлебопечке он находится вокруг или под съёмным ведром для выпечки.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли заказать этот ТЭН из нержавейки?

Да, по заказу меняем материал оболочки на нержавеющую сталь (например, 08Х18Н10Т). Но учтите: для среды «воздух» по ГОСТ достаточно углеродистой стали.

Можно ли сделать на другое напряжение, например 380 В?

Да, при заказе укажите нужное напряжение. Мощность 0,32 кВт будет пересчитана под новое напряжение - изменится сопротивление спирали.

Можно ли поставить этот ТЭН в другую среду, не в воздух?

По заказу меняем код среды (например, S → J для воды или Z для масла). При этом меняется материал оболочки и предельная удельная мощность - это влияет на срок службы.

У меня старый ТЭН без маркировки, можно ли сделать по нему?

Да, делаем по образцу. Пришлите фото с линейкой и, если возможно, сам нагреватель - мы снимем все размеры и изготовим точную копию.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
