Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

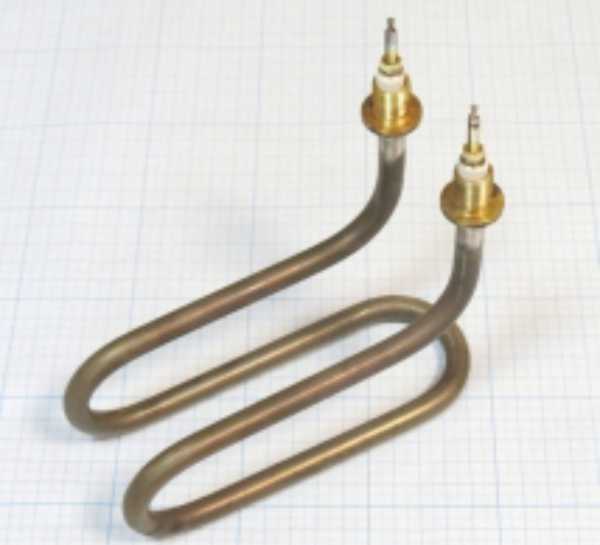

ДЭ-4, горизонтальный ТЭН на 1,6 кВт: что подтверждает название
В названии указаны назначение для ДЭ-4, горизонтальное исполнение, медная оболочка и обозначение Р220. Мощность по готовому расчёту: 1,6 кВт.
- Также присутствуют маркировки «70 А8», «14х1,5» и «ТЗМОИ 85.06.001».
- По одному названию нельзя уверенно определить габариты, форму изгибов и исполнение присоединения.
Для изготовления нужны чертёж, эскиз или образец с контрольными размерами.
Горизонтальный изгиб: как показать форму
Словесного описания «горизонтальный» недостаточно, чтобы воспроизвести конфигурацию. Делаем по чертежу, эскизу, образцу.
- На эскизе отметьте прямые участки и направления изгибов.
- Укажите радиусы и размеры между контрольными точками.
- Покажите, где расположены выводы относительно изгибов.
Если радиус не задан, его нельзя достоверно восстановить по названию.
Присоединение «14х1,5»: что проверить
Обозначение «14х1,5» приведено в названии, но без чертежа его трактовка как резьбы не подтверждена. Для изготовления нужно показать вид соединения и его размеры.
Уточните, что предусмотрено в узле: штуцер, гайка или фланец. Для фланца важны его контур и межосевое расстояние отверстий.
Дистиллят и медная оболочка: сверка среды
В названии указаны дистиллят и медь. Состав среды и условия работы в маркировке не раскрыты. У производителей и в каталогах материалы оболочек подбирают с учётом среды и нагрузки.
Вода, воздух и масло предъявляют разные требования к нагревателю. Для проверки соответствия сообщите, какая именно среда используется и как работает ТЭН; пригодность меди для других условий не следует только из названия.
Что прислать для изготовления
Пришлите чертёж, эскиз или образец и приложите сведения:
- Общие размеры и форму ТЭНа;
- Данные о штуцере, гайке или фланце;
- Расшифровку маркировок, если она есть;
- Сведения о среде и требуемом электрическом исполнении.
По заказу меняем материал оболочки и присоединение после согласования чертежа и условий работы.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где они расположены в камере нагрева для доведения исходной воды до испарения. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах), где монтируются в бак через боковой или нижний фланец.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем присоединение. Укажите резьбу на чертеже или эскизе.
Можно ли сделать по старому образцу без маркировки?
Делаем по чертежу, эскизу, образцу. Если маркировки нет, приложите размеры и фотографии образца.
Можно ли сделать оболочку из нержавейки?
Такой вариант можно рассмотреть по заказу. Сначала нужно согласовать материал с рабочей средой и условиями нагрузки.
Можно ли сделать на другое напряжение?
Запросите нужное напряжение при оформлении заказа. В названии указано обозначение Р220, а возможность другого исполнения согласуется отдельно.
