Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

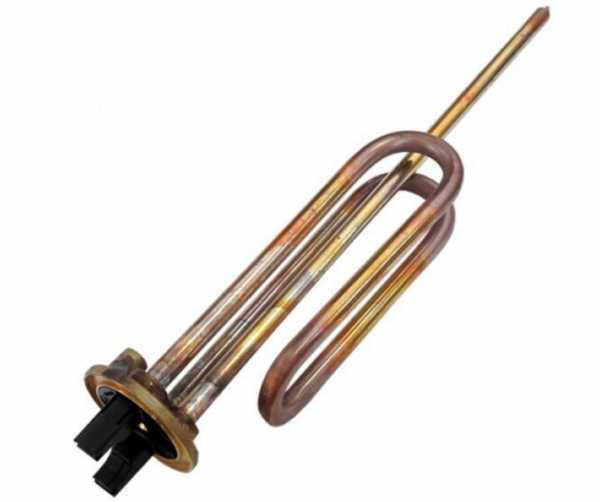

Из названия точно известны электрические параметры: мощность 1,5 кВт, напряжение 220 В. Тип крепления - прижимной, штуцер - М6. Расчётный ток - 6,82 А, сопротивление в рабочем режиме - 32,3 Ом.
Однако для запуска в производство не хватает данных о среде эксплуатации, материале оболочки, развёрнутой длине и форме гибки.
- Известно: мощность, напряжение, тип крепления, резьба штуцера
- Неизвестно: среда (вода/воздух/масло), материал, развёрнутая длина, радиусы изгиба, холодные зоны
Для изготовления точной копии необходимы развёрнутая длина и среда эксплуатации.
В каталогах производителей мощность и напряжение всегда идут в паре с кодом среды (X, J, Z, S).
---
Форма и гибка: как передать геометрию
Чтобы изготовить ТЭН, нужно точно воспроизвести его форму. Гибка влияет на активную длину и распределение тепла.
- Сфотографируйте старый ТЭН рядом с линейкой с мм делениями
- Укажите радиусы изгибов - это критически важно для сохранения рабочей длины
- Начертите эскиз с расстоянием между осями трубки
Контактные стержни должны отстоять от изгиба не менее 20 мм для диаметров оболочки от 10 мм, иначе нарушается изоляция.
Для точного воспроизведения формы приложите старый ТЭН к бумаге и обведите контур, отметив центры радиусов.
---
Среда и материал оболочки: вода, воздух, масло
В зависимости от того, где работает нагреватель, подбирается материал оболочки. У производителей это строго регламентировано и привязано к предельной удельной мощности.
- Вода (коды X, J, P): латунь, медь или нержавеющая сталь. Предельная мощность 9,0 - 15,0 Вт/см²
- Масло/жиры (код Z): углеродистая сталь. Предельная мощность 3,0 Вт/см²
- Воздух спокойный (код S, T): углеродистая или нержавеющая жаропрочная сталь. Предельная мощность 2,2 - 5,0 Вт/см²
Не используйте ТЭН для воды в масле и наоборот. Предельная мощность для масла 3,0 Вт/см², для воды 9,0 Вт/см² - разница в три раза.
Для агрессивных сред по заказу меняем материал оболочки на нержавеющую сталь (код J).
---
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
Для точной копии необходимы три группы размеров. Снимайте их последовательно.
- Развёрнутая длина: измеряется по центральной оси трубки гибкой рулеткой. Если ТЭН сломан, сложите длины прямых участков и дуг
- Холодные зоны: длина негреющегося участка от края трубки до начала спирали. Обозначается буквами по ГОСТ
- Форма после гибки: контур изделия на бумаге или чертёж с радиусами
Длина холодной зоны выбирается по ГОСТ из ряда: A (40), B (65), C (100), D (125), E (160), F (250), G (400), H (630) мм.
По ГОСТ 13268-88, развёрнутая длина может составлять от 250 до 6300 мм.
---
Что прислать для заказа
Делаем по чертежу, эскизу или образцу. Для расчёта достаточно минимального набора данных.
- Чёткое фото старого нагревателя с линейкой
- Эскиз с указанием развёрнутой длины, холодных зон и радиусов изгиба
- Тип среды (вода, масло, воздух) и рабочая температура
- Тип крепления и подтверждение резьбы штуцера (М6)
По одному образцу мы восстанавливаем развёрнутую длину, радиусы изгиба и холодные зоны. По заказу меняем материал оболочки и электрические параметры.
---
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях (бойлерах). В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку.
Вопросы
Как измерить развёрнутую длину?
Измерьте длину по центральной оси трубки гибкой рулеткой по внешнему контуру или сложите длины прямых участков и дуг окружностей.
Можно ли на другое напряжение?
Да, по заказу меняем расчёт спирали. Стандартный ряд напряжений: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера, при этом корректируется длина холодной зоны для сохранения герметичности уплотнения.
Можно ли нержавейку?
Да, по заказу изготавливаем из нержавеющей стали (код J по ГОСТ) для воды и слабых кислотных сред.
